DC/DC变流器 / 调节 ZVS

非绝缘SIP用于远程通信设备

产品概述

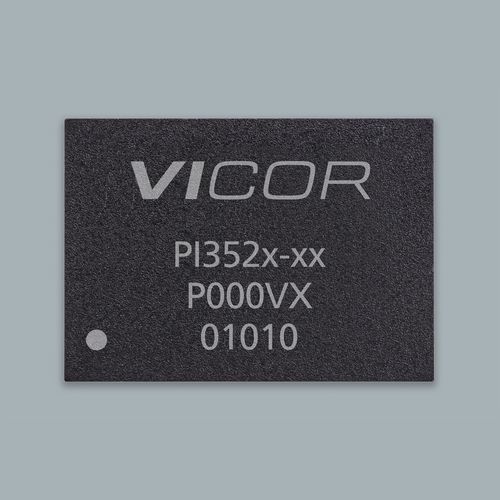

• 产品系列：ZVS 降压稳压器（PI352x 系列）
• 产品型号：PI3526-00-LGIZ
• 封装：10 × 14 LGA-SIP
• 典型应用：适用于宽输入电压系统的高效率 DC-DC 降压稳压（电信/数据通信、计算设备、高密度电源转换）

主要特性

• 输入范围：48 Vin（36–60 V）及 30–60 V 型号
• 宽输出可调：2.2–14 V
• 峰值效率：48 Vin 时 >96%
• 轻载与满载均具高效率；瞬态响应非常快
• HV ZVS-Buck 拓扑以实现高效率
• 频率同步功能
• 用户可调软启动与跟踪
• 支持并联、单线电流共享及两相交错
• 支持恒压（CV）或恒流（CC）运行，内置 CC 误差放大器与参考
• 保护功能：OVLO/UVLO、OVP、OTP
• 内部补偿，外部元件需求少

关键产品数据与商业信息
型号：PI3526-00-LGIZ
产品系列：ZVS 降压稳压器（PI352x 系列）
输入电压（示例）：48V
输出电压（示例）：12V（可调 2.2–14 V）
最大输出电流（Iout Max）：18 A
封装 / 尺寸：10 × 14 LGA-SIP — 14.0 × 10.0 × 2.56 mm
温度等级：LGIZ：-40°C；LGMZ：-55°C
交付周期：28 周
最小订购量：1

定价（MSRP）
数量 | MSRP (USD)
1+ | $25.26
10+ | $20.07
25+ | $18.31
100+ | $17.18

可用参考文档（仅列标题）

• 数据表：ds_PI352x-00.pdf (PDF)
• 用户指南：ug_PI352x-0x_EvalBrd.pdf (PDF)
• 白皮书：wp_PI33XX_ZVS.pdf (PDF)

技术规格

• 拓扑：HV ZVS-Buck（零电压开关降压）
• 输入电压示例：36–60 V 与 30–60 V 型号
• 输出电压：可调 2.2–14 V
• 峰值效率：48 Vin 时 >96%
• 支持并联、单线电流共享、两相交错
• 支持频率同步
• 用户可调软启动与跟踪
• 内部补偿：外部元件极少
• 保护：OVLO/UVLO、OVP、OTP
• 封装平台：10 × 10 × 2.6 mm 与 10 × 14 × 2.6 mm LGA-SiP
• 典型机械占板：14.0 × 10.0 × 2.56 mm
• 典型应用：高密度电源转换、电信/数据通信、计算系统
