DC/DC变流器 / 调节 DCM®

绝缘工业大电压输入范围

产品名称与系列

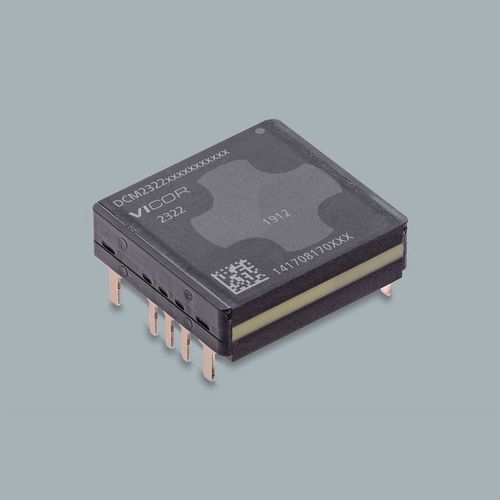

DCM2322T50T2660M60 — DCM® DC-DC 转换器模块（2322 ChiP 贴穿封装）。

概述
隔离、稳压的 DC-DC 转换器，针对军用及高可靠性工业应用优化。具备安全特低电压（SELV）输出、ZVS 高频（MHz）开关与宽输入范围。支持最多 8 台的并联系列以扩展功率，设计满足 MIL-STD-704（E/F）与 MIL-STD-1275 的要求。

主要产品数据

• 输入电压（页面示例）：30 V
• 输出电压（页面示例）：24 V
• 输出功率（页面示例）：60 W
• 封装：2322 ChiP 贴穿封装
• 封装尺寸：0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm

产品特性

• 隔离、稳压的 DC-DC 转换器
• 安全特低电压（SELV）
• ZVS 高频（MHz）开关
• 宽输入电压范围
• 优化支持最多 8 台并联系列以实现更高功率
• 适用于 MIL-STD-704（E/F）与 MIL-STD-1275 应用

生产与订购信息
零件编号：DCM2322T50T2660M60
交货周期：40 周
最小订购量：25 台

定价（MSRP 价阶）
数量 / 价格（USD）：
25+ / 239.45
100+ / 224.58

可用文档（产品页面示例）
数据表、Evaluation Board 用户指南、应用说明、设计指南、机械图及安全/认证报告等。

备注
Evaluation Board 零件标识为 DCM2322E50T2660T60。相关应用说明涵盖单台/并联工作、焊接指南、高精度稳压以及 VIA/ChiP 模块的热管理。

技术规格

• Part Number: DCM2322T50T2660M60
• 产品系列: DCM®
• 输入电压（示例）: 30 V
• 输出电压（示例）: 24 V
• 输出功率（示例）: 60 W
• 封装: 2322 ChiP 贴穿封装
• 封装尺寸: 0.978 x 0.898 x 0.284 in (24.84 x 22.8 x 7.21 mm)
• 产品等级: M = -55°C 至 125°C（页面显示 M）；T = -40°C 至 125°C 选项
• 安装方式: Through Hole（ChiP through-hole）
• 并联能力: 优化支持最多 8 单元并联
• 符合 / 适用: MIL-STD-704（E/F）、MIL-STD-1275
• 交货周期: 40 周
• 最小订购量: 25
• MSRP 示例: 25+ = $239.45，100+ = $224.58
• 文档类型: Data Sheet、Evaluation Board 用户指南、Application Notes、Design Guide、机械图与 3D 模型以及安全认证报告
