DC/DC变流器 / 调节 DCM®

绝缘工业大电压输入范围

产品系列

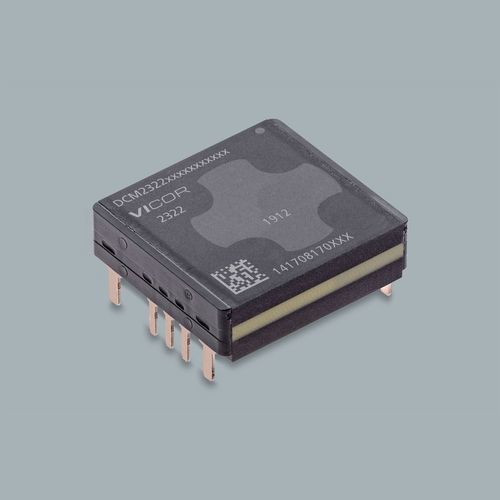

DCM® DC-DC 转换器模块

概览
高密度、隔离且稳压的 DC-DC 转换器，采用 2322 ChiP 穿孔封装。适用于 SELV（Safety Extra Low Voltage）场景，采用 ZVS 高频（MHz）开关技术，输入范围宽，并针对阵列并联操作（最多 8 个单元）进行了优化，以便在工业系统中扩展功率。

主要产品特性

• 隔离、稳压 DC-DC 转换器
• 安全超低电压（SELV）
• ZVS 高频（MHz）开关拓扑
• 宽输入电压范围
• 优化并联/阵列操作（最多 8 个单元）

封装与机械
2322 ChiP 封装，穿孔安装（Through-Hole）。封装尺寸：0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm。

订购与可用性
部件号：DCM2322T50T1360T60
交货期（示例）：40 周
最小订购量：25 件

定价（MSRP）
数量 — 价格（USD）
25+ — $118.19
100+ — $110.85

参考资料（可用）

• 数据表
• 评估板用户指南
• 应用说明（单个 DCM 操作、并联 DCM、ChiP 焊接指南、高精度稳压、热管理 等多篇 AN 文档）
• DCM 设计指南
• 2322 ChiP 穿孔封装的机械图和 3D 模型（IGS、STP）
• 安全认证和阻燃性评估

安全与认证
DCM2322 系列具备多项安全认证（包括 CSA/EN/UL/TÜV/CE/UKCA/CB 列表及阻燃性评估）。

应用

• 为计算、通信和工业设备提供隔离稳压电源
• 满足汽车和航空航天子系统对隔离低压电源的要求
• 通过阵列配置扩展至更高功率系统（最多 8 个单元）

技术规格

• 部件号：DCM2322T50T1360T60
• 产品系列：DCM
• 输入电压（示例）：30 V
• 输出电压（示例）：12 V
• 输出功率：60 W
• 封装：2322 ChiP through-hole
• 封装尺寸：0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm
• 安装方式：Through Hole（贯穿孔）
• 产品温度等级：T = -40°C 至 125°C；M = -55°C 至 125°C
• 最小订购量：25
• 典型交货期：40 周
• 评估板型号：DCM2322E50T1360T60
• 优化用于最多 8 个单元的并联/阵列操作
• 可用文档：数据表、应用说明、用户指南、设计指南、安全认证、机械图和 3D 模型
