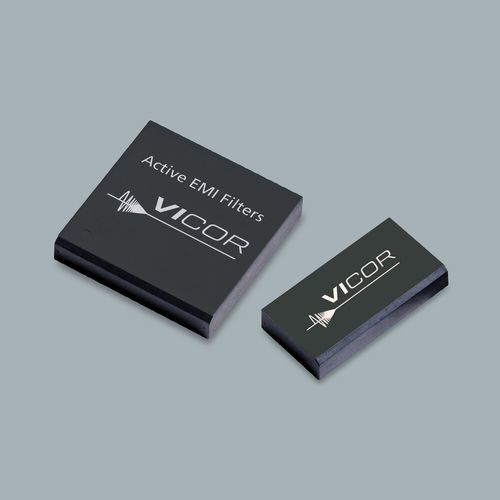

低通滤波器 QPI™

主动式开放式框架明装

产品概述
QPI 是系列有源 EMI 滤波器，可提供从 150kHz 至 30MHz（CISPR22 范围）的传导共模（CM）和差模（DM）衰减。专有有源滤波电路可在低频提供优异的衰减，旨在支持 EN55022/EN55032（Class B）限制以及 PICMG 3.0 的 ATCA 板卡。相较于无源方案，有源滤波可减小共模扼流圈体积，使器件实现薄型表面贴装，节省电路板空间并改善刀片与高密度应用的气流。

产品要点
MQPI-18 变体可衰减 28 V 输入 MIL PRM 的传导 CM 与 DM 噪声，以满足 MIL‑STD‑461F 的传导噪声要求。MQPI-18 可在 28 V MIL PRM 的全输入范围内工作，并可在最高 85°C 环境温度下，支持 7 A 负载而不降额。

特点与优势

• 提供 150kHz 至 30MHz 的传导 CM 与 DM 衰减（CISPR22 覆盖范围）
• 针对需要 EN55022/EN55032 Class B 限制及 PICMG 3.0 的 ATCA 应用进行优化
• 典型额定输入电压系列：12 V、24 V、48 V（视型号而定）
• 有源滤波显著减小共模扼流圈体积 — 实现薄型表面贴装器件
• 相比传统被动滤波器，最高可节省 50% PCB 面积，并改善刀片应用的气流

产品矩阵（摘要表）
Part Number | Input (V) | Current (A) | Test Freq. (kHz) | CM Attenuation (dB) | HIPot (V) | Package
QPI-21LZ-01 | 30 – 80 | 14 | 250 | 45 | 1,500 | Open Frame
QPI-21LZ | 30 – 80 | 14 | 250 | 45 | 1,500 | LGA
QPI-12LZ-01 | 5.0 – 80 | 7 | 1,000 | 40 | 1,500 | Open Frame
QPI-12LZ | 5.0 – 80 | 7 | 1,000 | 40 | 1,500 | LGA
QPI-11LZ-01 | 5.0 – 50 | 7 | 1,000 | 60 | 707 | Open Frame
QPI-11LZ | 5.0 – 50 | 7 | 1,000 | 60 | 707 | LGA
QPI-6LZ-01 | 30 – 80 | 14 | 250 | 40 | 1,500 | Open Frame
QPI-6LZ | 30 – 80 | 14 | 250 | 40 | 1,500 | LGA
QPI-5LZ-01 | 10 – 40 | 14 | 250 | 60 | 707 | Open Frame
QPI-5LZ | 10 – 40 | 14 | 250 | 60 | 707 | LGA
QPI-3LZ-01 | 10 – 40 | 7 | 250 | 65 | 707 | Open Frame
QPI-3LZ | 10 – 40 | 7 | 250 | 65 | 707 | LGA
MQPI-18LP-01 | 5.0 – 50 | 7 | 1,000 | 45 | 1,500 | Open Frame
MQPI-18LP | 5.0 – 50 | 7 | 1,000 | 45 | 1,500 | LGA

可用文档与资源（示例）

• QPI、QPO 与 MQPI 系列的数据表、评估板用户指南与应用说明
• LGA 与开架式封装的机械 STEP 模型与集成指南
• 关于有源滤波与 EMI 控制的白皮书（器件选型与 PCB 级集成）

特征 / 技术规格

• 传导抑制频率范围：150 kHz 至 30 MHz（CISPR22 覆盖）
• 设计目标：支持 EN55022/EN55032 Class B 限制；适用于 PICMG 3.0 的 ATCA 板卡
• 按型号的典型 CM 衰减：最高可达 65 dB（参见型号表）
• 输入范围：依型号而异（示例：5.0–50 V、5.0–80 V、10–40 V、30–80 V）
• 电流等级：提供 7 A 与 14 A 版本
• HIPot 额定：707 V 或 1,500 V，视型号而定
• 封装类型：开架式（Open Frame）与 LGA（低轮廓表面贴装）
• MIL 变体（MQPI-18）：符合 MIL‑STD‑461F 的传导噪声要求；可在最高 85°C 下无降额支持 7 A
• 主要优势：减小扼流圈体积、降低器件厚度、节省 PCB 面积、改善刀片与高密度系统的气流
