DC/DC变流器 / 调节 ZVS

非绝缘SIP大电压输入范围

产品

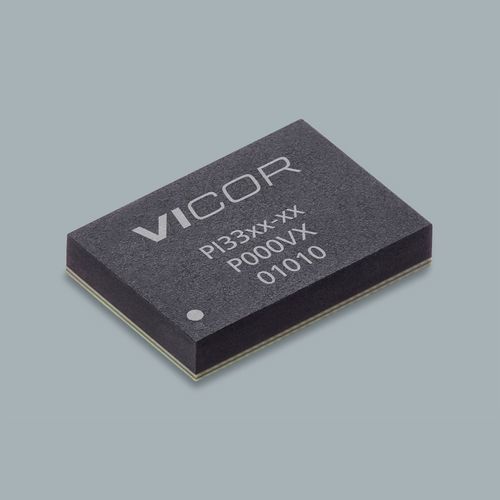

PI3301-00-LGIZ 属于 ZVS Buck Regulator 产品系列。10x14 LGA-SiP 封装。输入优化为 24 V；输出 3.3 V；最大输出电流 10 A。

概述
高效 ZVS（Zero-Voltage Switching）降压稳压器，采用 高密度 10x14 LGA-SiP 封装。为快速开发设计，具有内部补偿并需较少外部元件。支持并联、 电流共享、同步功能，并提供多项保护以满足工业级应用的可靠性要求。

主要产品信息

• 零件号: PI3301-00-LGIZ
• 产品系列: ZVS Buck Regulator
• 典型输入电压（页面示例）: 24 V
• 典型输出电压（页面示例）: 3.3 V
• 最大输出电流: 10 A
• 封装 / 安装: 10x14 LGA-SiP (LGA SiP)
• 典型封装尺寸: 0.5512 x 0.3937 x 0.1001 in / 14.0 x 10.0 x 2.56 mm
• 交货期（页面显示）: 28 weeks
• 最小订购量（页面显示）: 10

产品特性

• 宽工作范围
• 12 Vin 优化（8–18 V）及 wide Vin（8–36 V）选项
• 宽 Vout 范围（1–16 V）
• 温度等级：-40°C（LGIZ 型号）；-55°C（LGMZ 型号）
• 内部补偿 — 外部元件少，开发快速
• 基本工作无需额外调校
• 高效率：>96% 峰值（24 Vin 到 12 Vout）；>95% 峰值（12 Vin 到 5 Vout）
• 轻载与满载下均有良好效率表现
• 频率同步、用户可调软启动与跟踪
• 高密度封装平台与 HV ZVS-Buck 拓扑
• 极快瞬态响应
• 恒压或恒流工作模式；带电流误差放大器与参考
• 支持并联和单线电流共享；两相交错
• 输入 OVLO/UVLO、输出 OVP、过温保护 (OTP)

定价（页面显示 MSRP）
Quantity | MSRP
10+ | $16.31
25+ | $14.88
100+ | $13.96

评估板与资源
评估板参考：PI3301-00-EVAL1。产品页面列出的参考文档包括：Datasheet (ds_pi33xx)、Zero-Voltage Switching 白皮书、High-Performance ZVS Buck Regulator 白皮书、AN:303 PI33/PI34 LGA/BGA 装配指南，以及 PI33xx 评估板用户指南。

技术规格

• 零件号: PI3301-00-LGIZ
• 产品系列: ZVS Buck Regulator
• 典型输入电压: 24 V
• 典型输出电压: 3.3 V
• 最大输出电流: 10 A
• 封装: 10x14 LGA-SiP
• 尺寸: 0.5512 x 0.3937 x 0.1001 in / 14.0 x 10.0 x 2.56 mm
• 温度等级: T = -40°C 至 125°C（页面）
• 安装方式: LGA SiP
• 交货期: 28 weeks（如页面所示）
• 最小订购量: 10（如页面所示）
• MSRP 示例: 10+ $16.31；25+ $14.88；100+ $13.96
• 评估板: PI3301-00-EVAL1
