DC/DC变流器 / 调节 DCM®

绝缘工业大电压输入范围

产品概述

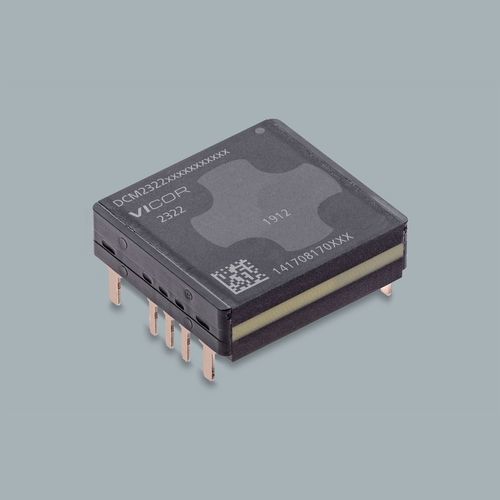

DCM2322T50T1760T60 是一款采用 2322 ChiP 通孔封装的隔离稳压 DC-DC 转换器模块。针对高频 ZVS（MHz）开关进行了优化，并可通过并联阵列扩展输出功率，适用于工业及高功率密度场景。

关键规格摘要

• 封装：2322 ChiP 通孔（0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm）
• 输入电压：30 V
• 输出电压：15 V
• 输出功率：60 W
• 阵列并联：优化支持最多 8 个单元

产品特点

• 隔离、稳压 DC-DC 转换器
• 符合 SELV（安全特低电压）要求
• ZVS 高频（MHz）开关技术
• 宽输入电压范围
• 优化用于并联阵列（最多 8 个单元），便于扩展功率

可用资料

• 数据表（Data Sheet）
• 评估板及用户指南（评估板型号：DCM2322E50T1760T60）
• 应用说明（单模块使用、并联阵列、ChiP 焊接指南、热管理、高精度电压调节方法）
• 设计指南（DCM Design Guide）
• 安全与认证文件（CSA、UKCA、cTÜVus、CE、CB、阻燃性评审等）

订购与定价

• 最小订购量（MOQ）：25 件
• 交货周期：页面显示通常为 40 周
• 示例参考价：25+ 件 — $121.45；100+ 件 — $113.91（USD）

备注
评估板参考型号：DCM2322E50T1760T60。适用于需要紧凑隔离稳压、高效率以及通过并联阵列扩展输出的应用场景。

技术规格

• 产品系列：DCM® DC-DC Converter Module
• 型号：DCM2322T50T1760T60
• 封装类型：2322 ChiP 通孔
• 封装尺寸：0.978 x 0.898 x 0.284 in（24.84 x 22.8 x 7.21 mm）
• 输入电压：30 V
• 输出电压：15 V
• 输出功率：60 W
• 开关技术：ZVS 高频（MHz）
• 安全：SELV
• 并联支持：优化至最多 8 个单元
• MOQ：25 件
• 典型交货期：40 周
