DC/DC变流器 / 调节 ZVS

非绝缘SIP用于远程通信设备

产品概述

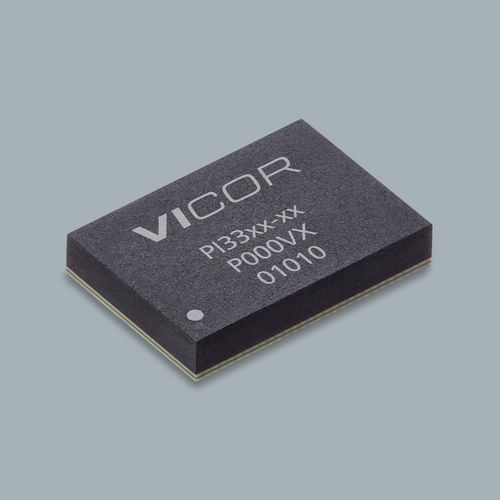

PI3325-00-LGIZ 是 PI33xx 系列中的 ZVS（Zero-Voltage Switching）降压稳压器，针对高密度电源转换设计。示例配置：输入 24 V、输出 5 V、最大输出电流 20 A。封装：10x14 LGA-SIP（14.0 x 10.0 x 2.56 mm）。交货周期：28 周。最小订购量：1。

主要特性

• 宽输入/输出工作范围（支持 Vout 1–16 V）
• 优化的 Vin 变体（12 Vin 优化 8–18 V 与宽 Vin 8–36 V）；系列还支持更高电压平台
• 峰值高效率（>96% 峰值 24 Vin → 12 Vout；>95% 峰值 12 Vin → 5 Vout）
• 内部补偿，外部元件少，缩短开发周期
• 频率同步；用户可调软启动与跟踪
• 恒压或恒流工作模式，内置恒流误差放大器与参考
• 并联与单线电流共享支持；双相交错（two-phase interleaving）
• 快速瞬态响应，保护功能：OVLO/UVLO、OVP、OTP
• 高密度封装平台通用

价格（MSRP）
Quantity | MSRP
1+ | $28.04
10+ | $22.28
25+ | $20.33
100+ | $19.07

评估板及相关资料
评估板：PI3325-00-EVAL1。PI33xx 系列的数据手册、用户指南与应用说明可用，用于支持设计导入与评估。

技术规格

• 产品型号：PI3325-00-LGIZ
• 产品系列：ZVS Buck Regulator（PI33xx）
• 示例输入电压：24 V（系列支持多种 Vin 范围）
• 示例输出电压：5 V（Vout 支持 1–16 V）
• 最大输出电流：20 A
• 封装：10x14 LGA-SIP（14.0 x 10.0 x 2.56 mm）
• 工作温度（LGIZ）：-40°C 至 120°C
• 交货周期：28 周；最小订购量：1
• 峰值效率：>96%（24 Vin → 12 Vout）；>95%（12 Vin → 5 Vout）
• 保护功能：OVLO/UVLO、OVP、OTP
• 主要特性：频率同步、可调软启动与跟踪、并联与电流共享、双相交错
