DC/DC变流器 / 调节 ZVS

非绝缘大电压输入范围高性能

产品

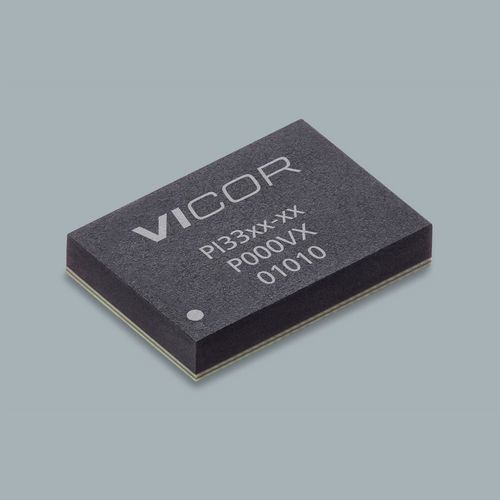

PI3305-00-LGIZ — Vicor PI33 系列的非隔离 ZVS 降压稳压器模块。

概述
紧凑型非隔离 ZVS 降压模块。额定输入电压 24 V，额定输出 15 V，最大输出电流 8 A。封装：10 x 14 LGA‑SIP（14.0 x 10.0 x 2.56 mm）。为高效率、高密度电源转换设计，具有快速瞬态响应和集成保护功能。

关键参数与特性

• 宽工作范围：12 Vin 优化（8–18 V）和 Wide Vin（8–36 V）选项
• 宽输出范围：Vout 1–16 V
• 低温版本：LGIZ（-40°C）和 LGMZ（-55°C）
• 内部补偿，外部器件少，加快开发周期
• 高峰值效率：>96%（24 Vin → 12 Vout），>95%（12 Vin → 5 Vout）；轻载与满载均效率良好
• 功能灵活：频率同步、用户可调软启动与跟踪
• 恒压或恒流运行，含恒流误差放大器与参考
• 支持并联与单线电流共享；两相交错
• 保护功能：输入 OVLO/UVLO、输出 OVP、过温保护（OTP）
• 高密度 HV ZVS‑Buck 拓扑；系列支持更宽输入至 36–60 V
• 非常快速的瞬态响应

价格（MSRP）
Quantity | MSRP (USD)
10+ | $15.95
25+ | $14.55
100+ | $13.65

可用性 / 订购
产品型号：PI3305-00-LGIZ
交货周期：28 weeks
最小订购量：10
分销商库存（快照）：Arrow: 0, Avnet: 0, Digi‑Key: 0, Mouser: 0（更新 Dec. 18, 2025）

页面提供的参考资料

• 数据手册（PI33xx 家族）
• 白皮书：Zero‑Voltage Switching 应用于降压稳压；High‑Performance ZVS Buck
• 应用说明 AN:303 — 10 x 10 mm 与 10 x 14 mm LGA/BGA 封装装配指南
• 用户指南 UG:302（PI33xx-xx-EVAL1 & PI34xx-xx-EVAL1）
• 机械/产品外形图（PDF）及 DXF
• 评估板：PI3305-00-EVAL1（评估板用户指南可用）

技术规格

• 型号：PI3305-00-LGIZ
• 系列：PI33（ZVS Buck）
• 制造商 / 品牌：Vicor
• 额定输入电压：24 V
• 额定输出电压：15 V
• 最大输出电流：8 A
• 封装 / 安装：10 x 14 LGA‑SIP
• 封装尺寸：0.5512 x 0.3937 x 0.1001 in / 14.0 x 10.0 x 2.56 mm
• 工作温度等级：T = -40°C 至 125°C（出货选项）
• 典型峰值效率：>96%（24Vin → 12Vout），>95%（12Vin → 5Vout）
• 功能：频率同步、软启动与跟踪、并联与电流共享、两相交错、CV/CC 运行
• 保护：OVLO/UVLO、OVP、OTP
• 交货周期：28 weeks；最小订购量：10
• MSRP 等级（USD）：10+ = 15.95；25+ = 14.55；100+ = 13.65
