DC/DC变流器 / 高密度功率换流 DCM®

绝缘机箱式工业

产品家族
DCM® DC-DC 模块（3414 VIA 封装）。

概述

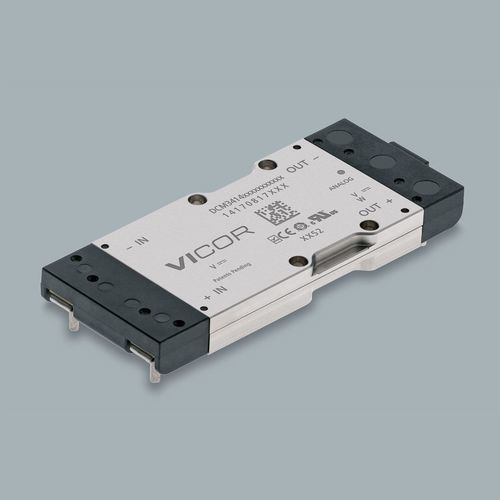

DCM3414B50M13C2C09 是采用 3414 VIA 封装的 DCM® 隔离稳压 DC-DC 模块。针对高功率密度和恶劣环境下的可靠工作而设计，集成 EMI 与瞬态滤波、输出过压保护、输入欠压锁定和过温保护。封装尺寸：3.38 x 1.4 x 0.37 in / 85.93 x 35.54 x 9.4 mm。

主要特性

• 输出过压保护
• 高效率与高功率密度（320 W 输出）
• 适用于工业恶劣环境的稳健封装
• 集成 EMI 与瞬态滤波
• 输入欠压锁定
• 过温保护
• 安装选项：机箱安装或 PCB 安装（长针或短针、耳片）

配置 / 可选项（如列示）

• 安装样式：板载短针、板载长针、机箱安装
• 产品等级选项：T = -40°C 至 125°C；C = -20°C 至 125°C；M = -55°C 至 125°C
• 控制接口：模拟

商业与可得性信息
零件编号：DCM3414B50M13C2C09
交货期：40 weeks
最小订购量：1

价格（MSRP）
Quantity | MSRP
1+ | $902.12
10+ | $716.73
25+ | $654.04
100+ | $613.44

参考资料与文档（精选）
为 DCM3414 系列提供数据手册与应用说明；针对 VIA 封装变体提供机械图纸、安全认证与 3D 模型。

技术规格

• 零件号：DCM3414B50M13C2C09
• 产品系列 / 型号：DCM®（DCM 系列）
• 输入电压：28 V（标称）
• 输出电压：12 V
• 输出功率：320 W
• 封装：3414 VIA
• 封装尺寸：3.38 x 1.4 x 0.37 in / 85.93 x 35.54 x 9.4 mm
• 安装变体：VIA 通孔长针、VIA 通孔短针、机箱安装（耳片）
• 保护功能：输出过压保护、输入欠压锁定、过温保护
• 滤波：集成 EMI 与瞬态滤波
• 热特性：为 VIA/ChiP 模块提供热管理指导与应用说明
• 产品等级 / 温度范围：T = -40°C 至 125°C；C = -20°C 至 125°C；M = -55°C 至 125°C
• 控制接口：模拟（可选）
• 交货期：40 weeks
• 最小订购量：1
• 安全与认证：cURus、cTUVus、CE（低压指令 & RoHS）、CB 证书
