DC/DC变流器 / 调节 ZVS

非绝缘SIP工业

产品概述

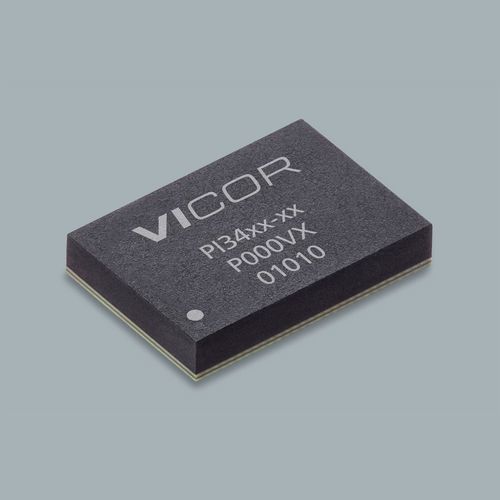

PI3424-00-LGIZ 是一款采用 ZVS（Zero-Voltage Switching）技术的降压稳压器，适用于紧凑型 10×14 LGA-SIP 封装的高效 DC-DC 转换。支持宽输入范围与 1–16 V 的输出范围，最大输出电流 15 A，适用于工业电源分配、点负载转换器及对空间有要求且需快速瞬态响应与并联扩展的电源系统。

主要特性

• 输入范围：12 Vin 优化（8–18 V）及 wide Vin（8–36 V）
• 输出电压范围：1–16 V
• 典型峰值效率：>96%（24 Vin → 12 Vout）；>95%（12 Vin → 5 Vout）
• 在轻载和满载下均具高效率表现
• 内部补偿，外部元件需求少
• 用户可调软启动与跟踪功能
• 频率同步（SYNC 输入）
• HV ZVS-Buck 拓扑以降低开关损耗
• 极快的瞬态响应
• 具专用误差放大器和基准，可实现恒压或恒流工作
• 支持并联、单线电流共享与两相交错
• 保护功能：输入过/欠压锁定 (OVLO/UVLO)、输出过压保护 (OVP)、过温保护 (OTP)

机械 / 封装
封装：10×14 LGA-SIP。典型尺寸：14.0 × 10.0 × 2.56 mm（0.5512 × 0.3937 × 0.1001 in）。封装安装方式：LGA SiP。

订购与供应
货号：PI3424-00-LGIZ
交期：28 周
最小订购量：10

价格（MSRP）

• 10+ : $11.73
• 25+ : $10.71
• 100+ : $10.04

文档与参考资料

• 数据表（PI34xx 系列）
• 关于 ZVS 降压拓扑的白皮书
• 10×10 mm 与 10×14 mm LGA/BGA 封装的装配/应用说明
• 评估板用户指南与设计文件

技术规格

• 系列：PI34xx ZVS Buck Regulator
• 型号：PI3424-00-LGIZ
• 输入（典型）：12 Vin（针对 8–18 V 优化；wide Vin 8–36 V）
• 输出：1–16 V（页面示例：5 V）
• 最大输出电流：15 A
• 封装：10×14 LGA-SIP（14.0 × 10.0 × 2.56 mm）
• 工作温度等级：T = -40°C 至 125°C
• 封装安装方式：LGA SiP
• 保护/功能：OVLO/UVLO、OVP、OTP、频率同步、软启动与跟踪、并联/电流共享、两相交错
• 典型峰值效率：>96%（24 Vin → 12 Vout）；>95%（12 Vin → 5 Vout）
• 交期与可得性可能发生变化
