DC/DC变流器 / 高密度功率换流 DCM®

调节绝缘机箱式

产品概览

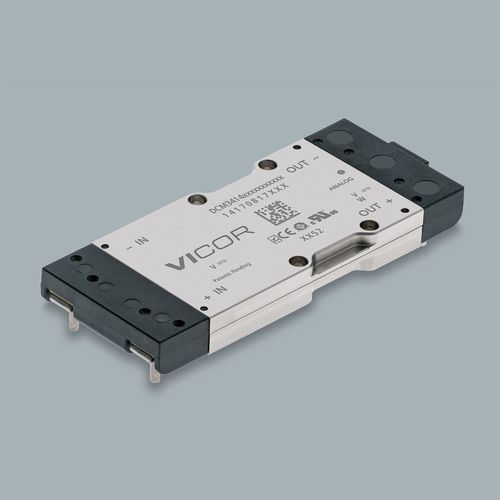

DCM3414B50M13C2M09 属于 DCM® DC-DC 转换模块家族，采用 3414 VIA 封装，为隔离、稳压的 DC-DC 转换模块。额定输入电压 28 V，额定输出 12 V，输出功率 320 W。封装尺寸：3.38 x 1.4 x 0.37 in（85.93 x 35.54 x 9.4 mm）。

主要特性

• 输出过压保护
• 输入欠压锁定（UVLO）
• 过温保护
• 集成 EMI 与瞬态滤波
• 高效率与高功率密度设计
• 适用于恶劣环境的坚固封装
• 提供底盘安装与 PCB 安装（短引脚/长引脚）选项

应用

• 适用于工业、通信与运输电子的隔离式电源子系统
• 点负载（point-of-load）与分布式电源架构
• 并联或冗余配置以提升功率或可用性

封装与安装
3414 VIA 封装，支持 through-hole 引脚选项。典型尺寸 3.38 x 1.4 x 0.37 in（85.93 x 35.54 x 9.4 mm）。安装选项：Board Mount（短引脚/长引脚）和 Chassis Mount。

电气规格

• 输入电压（额定）：28 V
• 输出电压（额定）：12 V
• 最大输出功率：320 W
• 适用于高要求电源级的隔离稳压直流输出

保护与认证

• 输出过压保护、输入欠压锁定、过温保护
• 集成 EMI 与瞬态滤波
• 安全认证：cURus、cTUVus、CE（LVD & RoHS）、CB

订购与价格
零件号：DCM3414B50M13C2M09
交货期：约 40 周
最小订购量：1
MSRP（示例）：1+ $988.85；10+ $785.64；25+ $716.92；100+ $672.42

选项与配件

• 可选安装样式：Board Mount Short Pin、Board Mount Long Pin、Chassis Mount（页面所选配置：Board Mount Long Pin）
• 温度/等级选项：M、T、C
• 控制接口：模拟（可选通信接口）
• 配件：VIA 3414 散热器（多种散热片样式与高度）

参考资料

• 数据手册（DCM3414 系列）
• 应用说明（AN:029、AN:030、AN:035、AN:039、AN:401）
• 机械图纸与 3D 模型（IGS/STP）
