DC/DC变流器 / 高密度功率换流 DCM3414B50M13C2M05

调节绝缘机箱式

产品概述

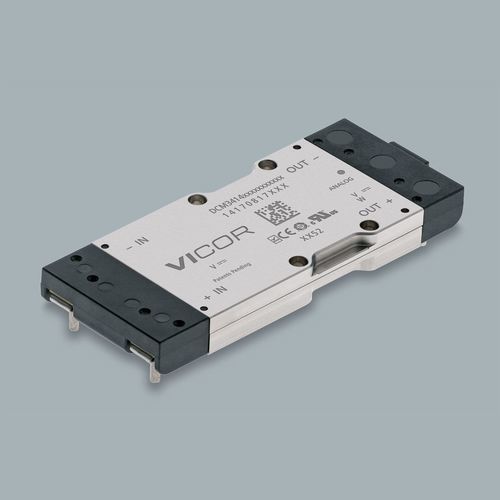

DCM® DCM3414B50M13C2M05 为 3414 VIA 封装的隔离稳压 DC-DC 转换器模块。该型号在 28 V 输入下提供标称 12 V 输出，最高输出功率 320 W，集成保护功能及 EMI/瞬态滤波。封装尺寸：85.93 x 35.54 x 9.4 mm（3.38 x 1.4 x 0.37 in）。

主要电气规格

• 输入电压：28 V
• 输出电压（标称）：12 V
• 输出功率：320 W

产品特性

• 输出过压保护
• 高效率与高功率密度
• 适用于恶劣环境的鲁棒封装
• 集成 EMI 与瞬态滤波
• 输入欠压锁定
• 过温保护
• 提供机箱安装与 PCB（VIA）安装选项

机械 / 安装选项

• 3414 VIA 封装（穿孔安装 / through-hole）
• 安装形式：Board Mount Short Pin（已选）、Board Mount Long Pin、Chassis Mount

配置 / 订购信息

• 最小订购量：1
• 交货周期：40 周
• 产品等级选项：T（−40°C 至 125°C）、C（−20°C 至 125°C）、M（−55°C 至 125°C）
• 控制接口选项：模拟（可选通信功能）

定价 (MSRP)
数量 | MSRP (USD)
1+ | $935.82
10+ | $743.51
25+ | $678.47
100+ | $636.36

分销商库存快照

• Mouser: 2
• Arrow: 0
• Avnet: 0
• Digi-Key: 0

参考文档与资源

• DCM3414 产品系列的数据表
• 适用于单模与并联使用的应用说明、高精度稳压与 VIA/ChiP 热管理资料
• PCB 安装 VIA 的焊接指南与机械图
• 安全认证：cURus、cTUVus、CE（LVD）、CB 证书

特性 / 技术规格

• 产品编号：DCM3414B50M13C2M05
• 系列：DCM3414 (DCM® DC-DC Converter Module)
• 输入电压：28 V
• 标称输出电压：12 V
• 输出功率：320 W
• 封装：3414 VIA
• 尺寸：85.93 x 35.54 x 9.4 mm（3.38 x 1.4 x 0.37 in）
• 安装样式：Board Mount Short Pin / Board Mount Long Pin / Chassis Mount
• 产品等级：M（−55°C 至 125°C）、T（−40°C 至 125°C）、C（−20°C 至 125°C）
• 最小订购量：1
• 交货周期：40 周
• MSRP (1+): 935.82 USD
