DC/DC变流器 / 调节 DCM®

非绝缘SMD用于数据处理中心

产品概述

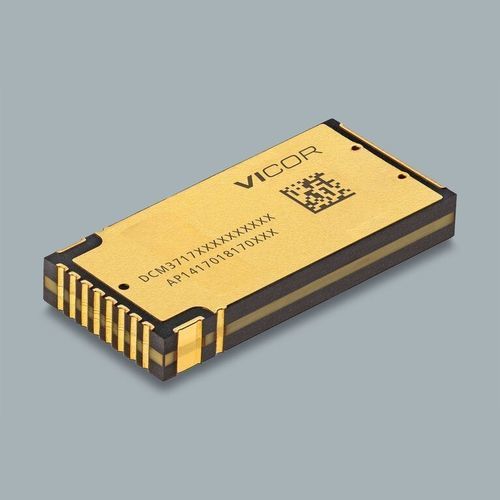

DCM3717S60D13K0TN1 为 DCM® 系列 3717 SM‑ChiP 表面贴装封装的 DC-DC 转换模块。该模块在 40–60 VDC 输入范围内提供最高 1000 W 输出功率，支持并联以扩展更高功率并提供 PMBus® 兼容遥测功能。

关键参数

• 输入电压（标称显示）：54 V
• 输入范围：40 – 60 VDC
• 输出电压（标称）：12.2 V
• 输出功率：1000 W
• 最高转换效率：高达 96.5%
• 封装：3717 SM‑ChiP 表面贴装
• 封装尺寸：36.71 x 17.27 x 5.03 mm（1.445 x 0.68 x 0.198 in）
• 封装高度：5.2 mm
• 支持并联：是
• 遥测：PMBus® 兼容

产品销售 / 订购信息

• 零件号：DCM3717S60D13K0TN1
• 最小订购量：25
• 交货周期：40 weeks
• 定价（MSRP）：25+ 件：$190.02；100+ 件：$178.23

产品特性

• 功率密度高，可达 1000 W
• 高效率，最高可达 96.5%
• 支持并联以实现更高功率
• PMBus® 兼容遥测
• 40 – 60 VDC 输入范围
• 3717 SM‑ChiP 表面贴装封装
• 5.2 mm 封装高度，适合低剖面设计

参考资料与资源（文档名称）

• 数据表 (DCM3717 datasheet)
• AN:701 – SM ChiP 焊接建议
• UG:703 – DCM3717 SM‑ChiP 评估板用户指南
• 安全认证与证书：UKCA、cTÜVus、CE 合格声明、CB 证书、CSA 证书

价格表（摘录）
数量
MSRP
25+
$190.02
100+
$178.23

特征 / 技术规格

• 产品系列：DCM®（Non‑Isolated DCM）
• 器件型号：DCM3717S60D13K0TN1
• 输入电压（显示）：54 V；输入范围：40–60 VDC
• 标称输出电压：12.2 V
• 输出功率：1000 W（单模块）
• 最高效率：96.5%
• 并联能力：支持并联
• 通信/遥测：PMBus® 兼容
• 封装类型：3717 SM‑ChiP 表面贴装
• 封装外形尺寸：36.71 x 17.27 x 5.03 mm（1.445 x 0.68 x 0.198 in）
• 封装高度（典型）：5.2 mm
• 最小订购量：25
• 页面显示的典型交期：40 weeks
