DC/DC变流器 / 高密度功率换流 DCM®

调节绝缘机箱式

概述

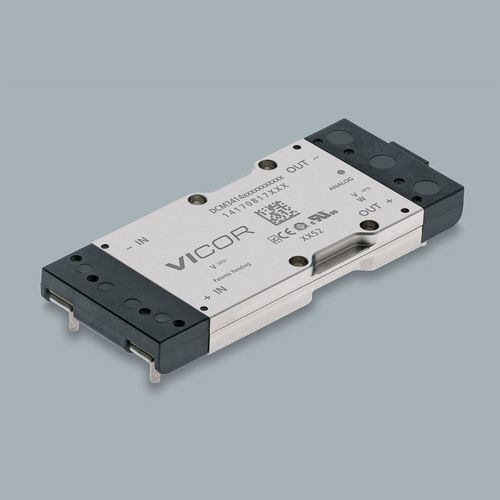

DCM® DCM3414B50M13C2T05 是一款封装为 3414 VIA（85.93 x 35.54 x 9.4 mm）的绝缘、受控 DC-DC 转换器模块。其额定输入 28 V、额定输出 12 V，输出功率 320 W，适用于高功率密度设计及恶劣环境下运行。

主要规格

• 输入电压：28 V 额定
• 输出电压：12 V 额定
• 输出功率：320 W
• 封装：3414 VIA（通孔）
• 封装尺寸：85.93 x 35.54 x 9.4 mm（3.38 x 1.4 x 0.37 in）
• 安装选项：Board Mount Short Pin（默认）、Board Mount Long Pin、Chassis Mount
• 温度等级：T = -40°C 至 125°C；C = -20°C 至 125°C；M = -55°C 至 125°C

产品特性

• 绝缘、受控的 DC-DC 转换
• 输出过压保护
• 输入欠压锁定
• 过温保护
• 集成 EMI 与暂态滤波
• 高效率与高功率密度
• 适用于恶劣环境的坚固封装

典型应用

• 高密度电源系统
• 电信与数据中心
• 工业与运输设备
• 国防与航天电源子系统

订购与供应

• 部件编号：DCM3414B50M13C2T05
• 交货期：40 周
• 最小订购量：1
• 分销商库存（快照）：Mouser: 3; Arrow: 0; Avnet: 0; Digi-Key: 0（2026-04-22 更新）

定价
1+ | $946.74
10+ | $752.18
25+ | $686.39
100+ | $643.78

文档与认证

• 数据表：DCM3414x50M13C2yzz_ds
• 应用说明：AN:029、AN:030、AN:035、AN:039、AN:401
• 安全认证：cURus、cTÜVus、CE 标志、CB 证书

机械与配件

• 提供机械图纸与 3D 模型（DXF/PDF/IGS/STP）
• 产品资源中列有推荐散热器与安装配件
