DC/DC变流器 / 非绝缘 PRM®

DIP用于远程通信升降压

概述

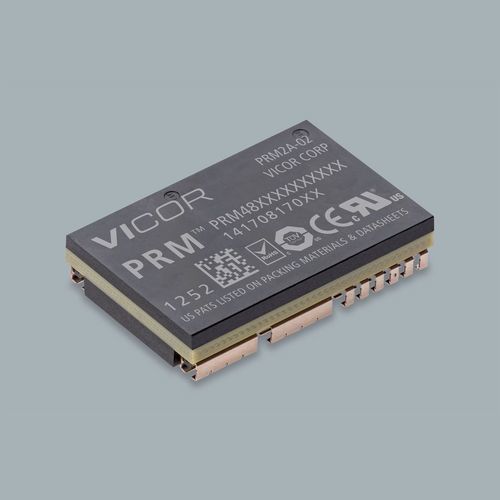

PRM48AF480T400A00 是 PRM® 系列中一款高密度、高效率的 ZVS 降压-升压稳压器，采用超低剖面的 FULL ChiP 封装，适用于基板级从 48 V 输入到 48 V 输出的高功率转换（最高 400 W）。适用于需要紧凑 48 V 转换的工业级板级应用。

主要参数

• ZVS 降压-升压拓扑，支持升降压转换
• 高效率与高功率密度
• 开关频率约 1 MHz
• 超低剖面 FULL ChiP 封装
• 支持 pick & place / SMD
• 支持表面贴装与通孔封装
• full-chip 与 half-chip 产品可混合使用

基本产品数据

• 输入电压：48 V
• 输出电压：48 V
• 最大输出功率：400 W
• 封装：FULL ChiP
• 封装尺寸：32.5 x 22.0 x 6.73 mm（1.28 x 0.87 x 0.265 in）

价格示例（MSRP）
数量 | MSRP
25+ | $97.14
100+ | $91.11

订购 / 供货
页面显示的交货期：40 周。最小订购量：25。

可用的机械 / 安装选项

• J-Lead（页面默认选择）
• 通孔（Through Hole）

可用的产品等级（温度范围）

• T = -40°C 至 125°C
• M = -55°C 至 125°C

评估板
参考评估板：PRD48AF480T400A00（用户指南和评估资源可用）。

特性 / 技术规格

• 拓扑：ZVS 降压-升压
• 开关频率：约 1 MHz
• 最大输出功率：400 W
• 标称输入电压：48 V
• 标称输出电压：48 V
• 封装：FULL ChiP（支持表面贴装或通孔选项）
• 尺寸：32.5 x 22.0 x 6.73 mm（1.28 x 0.87 x 0.265 in）
• 安装选项：J-Lead 或 Through-Hole
• 最小订购量：25
• 典型 MSRP（25+）：$97.14（USD）
• 典型 MSRP（100+）：$91.11（USD）
• 交货期（如页面所示）：40 周
