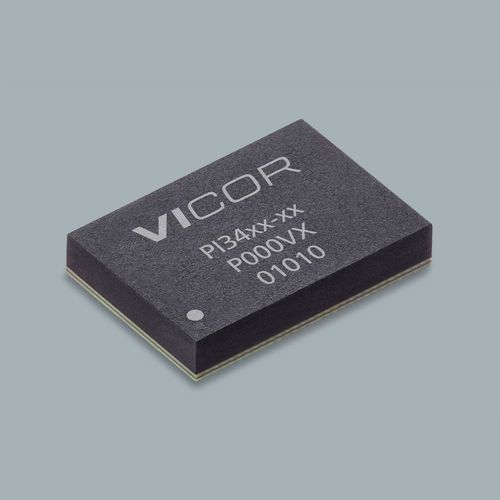

DC/DC变流器 / 调节 PI3302-03-LGIZ

非绝缘SIP用于远程通信设备

产品 / 概要
型号: PI3302-03-LGIZ — PI33/34xx 家族中的 ZVS Buck Regulator，面向工业高密度电源转换。该器件在紧凑的 10x14 LGA-SIP 封装中实现高效 HV ZVS-Buck 拓扑，支持宽输入与宽输出，便于系统设计集成。

Résumé clés
Part Number: PI3302-03-LGIZ
封装/尺寸: 10x14 LGA-SIP — 14.0 x 10.0 x 2.56 mm (0.5512 x 0.3937 x 0.1001 in)

Spécifications principales

• 输入电压选项：12 Vin 优化 (8–18 V) 与 Wide Vin (8–36 V)
• 输出电压范围：1–16 V，页面示例为 5 V
• 最大输出电流：15 A
• 高峰值效率：>96%（24 Vin → 12 Vout）；>95%（12 Vin → 5 Vout）
• 温度等级：LGIZ 型号 -40°C；LGMZ 型号支持 -55°C
• 集成度高且易用：内部补偿，仅需少量外部元件
• 功能丰富：频率同步、用户可调软启动与跟踪、恒压或恒流运行
• 并联与单线电流共享；双相交错降低纹波
• 超快速瞬态响应，适合高密度电源设计
• 保护功能：OVLO/UVLO、OVP、OTP

生产与行情
典型交期：28 周
最小订购量：10

Prix (MSRP)
10+ — $16.76
25+ — $15.29
100+ — $14.34

参考文档（页面列出）
数据表；评估板用户指南；应用说明（装配指南）；ZVS Buck 白皮书；机械图纸；评估板设计文件。

Caractéristiques / spécifications techniques

• 型号: PI3302-03-LGIZ
• 产品系列: ZVS Buck Regulator (PI33/34xx)
• 输入电压（示例）: 24 V（系列支持 8–36 V；部分型号支持 36–60 V）
• 输出电压: 5 V（可选范围 1–16 V）
• 最大输出电流: 15 A
• 封装: 10 x 14 LGA-SIP (14.0 x 10.0 x 2.56 mm)
• 工作温度: -40°C（LGIZ）；LGMZ 型号支持 -55°C
• 效率: >96% 峰值（部分条件）；>95% 峰值（其他条件）
• 拓扑: 高效 HV ZVS-Buck
• 功能: 频率同步、可调软启动与跟踪、CV/CC 操作、并联/电流共享、双相交错
• 保护: OVLO/UVLO、OVP、OTP
• 典型应用: 高密度电源设计与快速瞬态响应场景
