DC/DC变流器 / 调节 ZVS

非绝缘SIP工业

产品概述

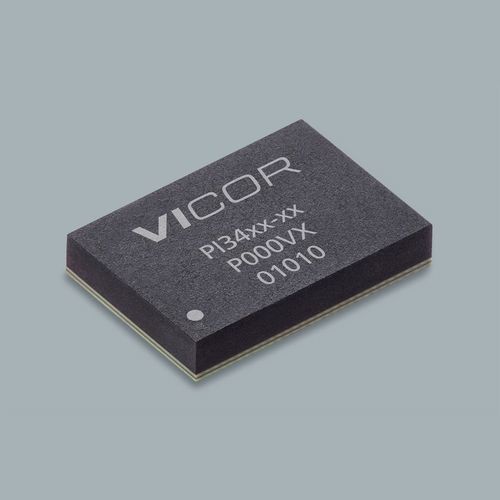

PI3423-00-LGIZ 属于 ZVS（零电压开关）降压 DC-DC 调节器的 PI34xx 系列。该器件为非隔离结构，针对 12 Vin 操作进行优化，适用于高效率、高密度电源设计和快速评估。封装为 10 x 14 LGA-SIP（14.0 x 10.0 x 2.56 mm）。

关键参数（页面摘要）

• 产品系列：ZVS Buck Regulator（PI34xx）
• 输入电压（示例/优化）：12 Vin（系列支持 8–18 V，及更宽范围 8–36 V）
• 输出电压（示例）：3.3 V
• 最大输出电流（Iout Max）：15 A
• 封装 / 安装：10x14 LGA-SIP
• 尺寸：14.0 x 10.0 x 2.56 mm
• 工作温度等级：LGIZ −40°C；LGMZ −55°C（视型号而定）

产品特性

• 宽工作范围
• 12 Vin 优化（8–18 V）及 Wide Vin 选项（8–36 V）
• 宽输出电压支持（1–16 V）
• 温度等级：−40°C（LGIZ），−55°C（LGMZ）
• 易于使用 — 快速开发
• 内部补偿，降低外部元件数量和开发周期
• 典型应用无需额外控制器配置
• 高效率
• >96% 峰值（24 Vin → 12 Vout）；>95% 峰值（12 Vin → 5 Vout）
• 在轻载和满载条件下均有良好效率表现
• 灵活的功能集
• 频率同步、可调软启动与跟踪
• 支持并联与单线电流共享、两相交错
• 可工作于恒压或恒流模式，具备恒流误差放大器与参考
• 保护功能：OVLO/UVLO、OVP、OTP
• 非常快的瞬态响应

封装 / 机械
10 x 14 LGA-SIP 封装，封装尺寸 0.5512 x 0.3937 x 0.1001 in / 14.0 x 10.0 x 2.56 mm。适用于高密度 PCB 布局与自动化贴装。

价格（MSRP）
Quantity | MSRP (USD)
10+ | $11.58
25+ | $10.56
100+ | $9.91

资源（产品页面可获取）

• 数据手册（PI34xx 系列）
• 白皮书：ZVS 应用于降压调节；High-performance ZVS Buck Regulator
• 应用文档：AN:303 Assembly Guideline（10 x 10 mm 与 10 x 14 mm LGA/BGA）
• 评估板用户指南（PI33xx/PI34xx）
• 产品外形图 / 机械图（PDF）

技术规格

• 部件编号：PI3423-00-LGIZ
• 产品名称：ZVS Buck Regulator
• 输入电压（页面）：12 V（优化）；系列支持 8–18 V 及更宽范围
• 输出电压（示例）：3.3 V（系列支持 1–16 V）
• 最大输出电流：15 A
• 封装：10 x 14 LGA-SIP
• 尺寸：14.0 x 10.0 x 2.56 mm
• 温度等级：LGIZ −40°C；LGMZ −55°C
• 效率示例：>96% 峰值（例如 24 Vin → 12 Vout）；>95% 峰值（例如 12 Vin → 5 Vout）
• 保护/功能：OVLO/UVLO、OVP、OTP、频率同步、软启动与跟踪、并联/电流共享、两相交错、恒流能力
• 交货期（页面）：28 weeks
• 最小订购量：10
