DC/DC变流器 / 调节 DCM®

绝缘铁路应用工业

概述

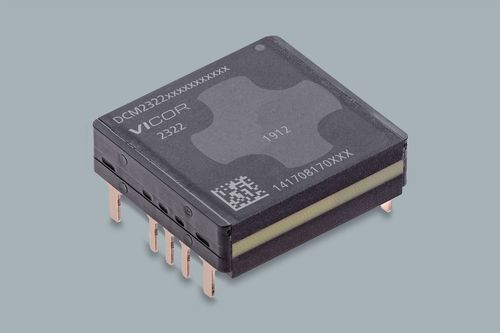

• DCM2322T50T1760M60 为 DCM® 系列隔离稳压 DC-DC 转换模块，采用 2322 ChiP 穿孔封装（0.978 x 0.898 x 0.284 英寸 / 24.84 x 22.8 x 7.21 mm）。

主要电气参数

• 输入电压：30 V
• 输出电压：15 V
• 输出功率：60 W

产品特性

• 隔离、稳压的 DC-DC 转换器
• 安全特低电压（SELV）
• ZVS 高频（MHz）开关技术
• 宽输入电压范围
• 针对并联阵列优化，支持最多 8 个单元并联以实现更高功率
• 适用于 MIL-STD-704（E+F） 应用
• 适用于 MIL-STD-1275 应用

机械 / 封装

• 2322 ChiP 穿孔封装（Through Hole）
• 封装典型尺寸：0.978 x 0.898 x 0.284 英寸 / 24.84 x 22.8 x 7.21 mm

订购与生产信息

• 部件编号（产品 ID）：DCM2322T50T1760M60
• 产品等级：M = -55°C 至 125°C（亦可提供 T = -40°C 至 125°C）
• 安装方式：Through Hole（穿孔安装）
• 交货周期示例：40 周
• 最小订购量：25 件

定价（MSRP）
数量 | MSRP
25+ | $218.72
100+ | $205.14


参考资料（部分）

• 数据手册（Data Sheet）
• 评估板用户指南
• 应用说明（示例：单个 DCM 作为隔离稳压 DC-DC 转换器；DCM 并联；Through-Hole ChiP 封装焊接指南；实现高精度电压调节；VIA 与 ChiP 模块的热管理）
• DCM 设计指南
• 安全认证与可燃性评审文档

相关配件

• 顶侧散热器（多种可选型号，用于热管理和接地片）

技术规格

• 系列：DCM®
• 型号：DCM2322T50T1760M60
• 输入电压（示例）：30 V
• 输出电压（示例）：15 V
• 输出功率：60 W
• 封装：2322 ChiP 穿孔安装
• 尺寸：0.978 x 0.898 x 0.284 in（24.84 x 22.8 x 7.21 mm）
• 温度等级选项：M = -55°C 至 125°C；T = -40°C 至 125°C
• 优化支持最多 8 单元并联阵列
• MIL 兼容性：MIL-STD-704（E+F）与 MIL-STD-1275（视应用而定）
• 典型交付周期：40 周；最小订购量：25 件
