DC/DC变流器 / 调节 ZVS

非绝缘SIP工业

概述

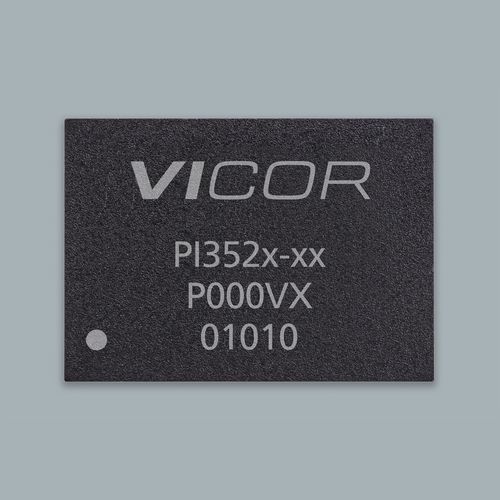

PI3523-00-LGIZ 属于 PI352x 系列 ZVS（Zero-Voltage Switching）降压调节器。用于将高电压母线高效转换为低电压输出，适用于高密度电源应用。典型参数：输入 48 V（系列支持 36–60 V 和 30–60 V）；示例输出 3.3 V（系列支持 2.2–14 V）；最大输出电流 22 A；封装 10 x 14 LGA SiP。制造商提供机械图纸与封装占位参考。

主要特性

• 48 Vin 选项（系列包括 36–60 V 和 30–60 V）
• 宽范围输出电压支持（系列 2.2–14 V；示例 3.3 V）
• 温度等级变体：LGIZ -40°C，LGMZ -55°C
• 内置补偿，外部器件少，易于集成
• 峰值效率高（48 Vin 时 >96%），轻载时效率良好
• 功能集：频率同步、可调软启动与跟踪
• 并联与单线电流共享，双相交错（two-phase interleaving）
• 保护：输入过压/欠压锁定（OVLO/UVLO）、输出过压保护（OVP）、过温保护（OTP）
• 通用高密度封装平台：10 x 10 x 2.6 mm 和 10 x 14 x 2.6 mm LGA SiP
• 瞬态响应非常快，支持恒压或恒流工作模式

价格
数量
MSRP
1+ - $25.49
10+ - $20.25
25+ - $18.48
100+ - $17.33

可用文档与资源
PI352x 系列可提供数据手册、评估板用户指南、应用说明和白皮书。制造商还提供机械图、评估板设计文件（PCB/ODB）和装配指南（AN:303）。

技术规格

• 部件编号：PI3523-00-LGIZ
• 产品系列：PI352x（ZVS 降压调节器）
• 输入电压：48 Vin（系列范围：36–60 V 和 30–60 V）
• 输出电压：示例 3.3 V（范围 2.2–14 V）
• 最大输出电流：22 A
• 峰值效率：48 Vin 时 >96%
• 封装选项：10 x 10 x 2.6 mm 与 10 x 14 x 2.6 mm LGA SiP
• 典型封装尺寸：10 x 14 LGA-SIP（14.0 x 10.0 x 2.56 mm）
• 拓扑：高效率 HV ZVS-Buck
• 性能：极快瞬态响应；在轻载和满载下均有良好效率
• 功能：频率同步；可调软启动与跟踪；并联与单线电流共享；双相交错
• 保护与控制：恒压或恒流操作；恒流误差放大器与参考；输入 OVLO/UVLO；输出 OVP；OTP
• 温度范围变体：LGIZ 型号 -40°C；LGMZ 型号 -55°C（型号相关）
• 典型机械/装配参考：产品外形图、PCB/评估板设计文件与装配指南
• 交期：28 周（页面所示）；最小订购量：1
