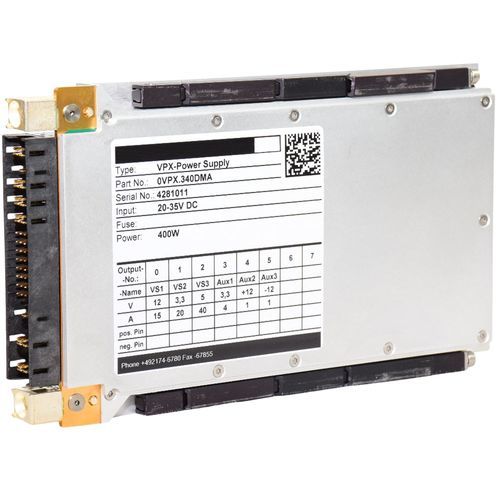

3U电源 VPX340

DC/DC调节多输出

概述
WIENER VPX 电源为传导冷却的商用现货（COTS）单级转换器，按照 VITA 62.0 规范设计，可集成到符合 VITA 46.0 外形的标准 VPX 机箱。VPX340 系列提供高达 400W 的输出，具有高效率和宽输入范围，并已按 MIL-STD 配置在航空及恶劣环境中进行测试。板载智能通过 I²C 和 Micro-USB 接口提供监控与控制，便于系统集成与维护。

主要特性

• 传导冷却的 COTS VPX 电源，适用于航空电子与耐用型系统
• 符合 VITA 62.0；适配标准 VITA 46.0 外形（3U x 4HP）
• 高效率单级转换器；宽 DC 输入范围（15–40 V）
• 已通过 MIL-STD-461、MIL-STD-704、MIL-STD-1275 与 MIL-STD-810 的测试
• 集成微控制器，支持 I²C 监控及通过 Micro-USB 通信/固件更新

变体（示例）

• VPX340DMA — 400W VPX VITA 62 电源；通过 MIL-STD-461、-704、-1275 测试；标准丙烯酸保护涂层；输入 28 V DC。示例输出：VS1 [+12V] 15A；VS2 [+3.3V] 20A；VS3 [+5V] 40A；Vaux1 [+12V] 1A；Vaux2 [-12V] 1A；Vaux3 [+3.3V] 4A。
• VPX340DMAP — 相同电气配置，采用 Parylene 涂层（非 RoHS）；输入 28 V DC；相同 MIL-STD 测试配置。

技术数据（表）
合规性：符合 VITA 62 规范；经 MIL-STD-461、MIL-STD-704、MIL-STD-1275 合规性测试（按 VITA 62，第 3.2.1 节）；经 MIL-STD-810 耐久测试；标准为丙烯酸保护涂层（可根据要求提供其他涂层）。
功率与效率：最高 400 W 输出；效率高达 90%（400W 满载时约 87%）。输入：15 V … 40 V DC（典型 28 V DC）；具备反极性保护。
保护特性：基于电压检测的过压、欠压、过流和过温保护。
管理与控制：微控制器控制；I²C 总线用于监控状态、输入/输出电压电流和温度；Micro-USB 用于通信和固件升级。
机械尺寸：100.0 mm x 168.5 mm x 19.56 mm；重量 0.60 kg。

技术规格

• 外形：VITA 62 VPX 电源，适配 VITA 46.0 外形（3U x 4HP）
• 输出功率：400 W（中功率级）
• 效率：最高 90%（400W 时约 87%）
• 输入范围：15 V 至 40 V DC；典型参考 28 V DC
• 示例输出（变体）：VS1 [+12V] 15A；VS2 [+3.3V] 20A；VS3 [+5V] 40A；Vaux1 [+12V] 1A；Vaux2 [-12V] 1A；Vaux3 [+3.3V] 4A
• 保护：OVP、UVP、OCP、OTP；反极性保护
• 标准 / 抗破坏性：VITA 62 符合性；经 MIL-STD-461、MIL-STD-704、MIL-STD-1275 测试；MIL-STD-810 测试；保护涂层（标准丙烯酸；可按要求提供其他涂层）
• 监控与通信：集成微控制器；I²C 监控；Micro-USB 用于通信及固件更新
• 散热：传导冷却，适合集成到 VPX 机箱
• 尺寸与重量：100.0 mm x 168.5 mm x 19.56 mm；0.60 kg
