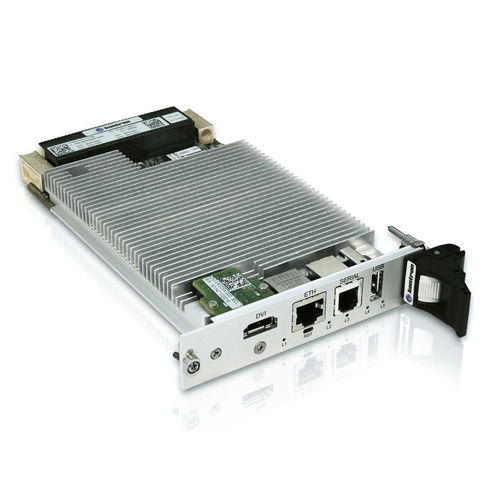

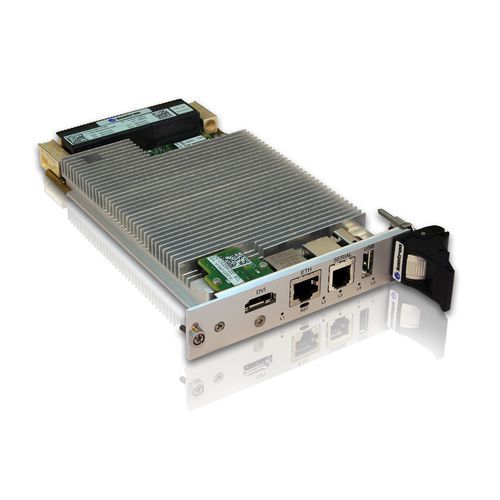

VPX单板机 VX3058

Intel® Xeon® D-1500SATA3M.2

产品概述
Kontron 的 3U VPX 单板计算机 VX3058 基于 8 核 Intel® Xeon® D 处理器，采用 SWaP‑C 优化设计，提供多种 mezzanine 扩展选项（XMC、M.2、存储、图形、I/O）。支持双 10 Gigabit 以太网、高带宽 PCIe Gen3 以及高速 DDR4 内存，适用于苛刻环境下的高性能嵌入式平台。

核心特点

• Intel® Xeon® D-1500 八核，1.6 / 1.7 GHz，TDP 35W
• 适用于虚拟机与 HPEC（高性能嵌入式计算）应用
• 延长生命周期支持与 10 年硅片可靠性
• 双 10 Gigabit 以太网与 x8 PCIe Gen3 背板带宽
• 最高可达 32 GB 焊接 DDR4（带 ECC）；支持 XMC、M.2、图形与存储等 mezzanine；提供风冷与导热散热版本

典型应用

• 雷达与声纳系统
• 成像与信号处理
• 机载战斗机与无人机雷达
• 在严苛环境中的长期项目

架构与 I/O
VX3058 提供两个 10 GBASE‑KR 端口和通向背板的 x8 PCIe Gen3 通道。系统可配合 10 GbE 交换和 PCIe 交换实现 single‑star 数据平面。Kontron VxFabric™ 将 TCP/IP 扩展到 PCIe 基础设施以提升 I/O 带宽并支持多 CPU 节点架构。前面板与背板 I/O 包括 USB 2.0/3.0、可配置的千兆以太网、通过前面板 I/O + M.2 mezzanine 的 HDMI 可选项、RJ‑11 串口、SATA 6 Gb/s 链路以及多路 GPIO/UART。

长期项目支持
Kontron 提供 Long Term Supply（LTS）计划及可选的健康管理以便现场维护。Intel 的硅可靠性标称为 10 年，使 VX3058 适合生命周期较长且关键的项目应用。

技术规格

• 处理器：Intel® Xeon® D-1500 Octa Core™, 1.6 / 1.7 GHz, TDP 35W（8 核，16 线程）
• 缓存：12 MB
• 内存：最高 32 GB 双通道 DDR4 2133 MT/s，带 ECC，焊接
• I/O（概要）：前面板 1x USB2.0，可选 HDMI 前面板 I/O（与 XMC 互斥），RJ‑11 串口（2x EIA‑232 或 1x EIA‑485），LED，RESET；背板 x8 PCIe Gen3（可配置 1x8/2x4/4x2），P1 上 2x SATA 6 Gb/s + P2 上 2x SATA 6 Gb/s，USB 2.0/3.0，P1 上 2x 10GBASE‑KR（或 1000BASE‑KX），P1/P2 上额外 1000BASE‑T（前/后可切换），UART 与 GPIO 信号
• 扩展槽：XMC
• 存储：M.2 插槽（启动 SSD，例如 60 GB SATA）
• 散热：VITA 47 风冷（0°C 至 +55°C）和导热散热 CC‑4（-40°C 至 +85°C）选项
