数字I/O模块 CP-RIO6-B

串行RS-232USB

产品概述

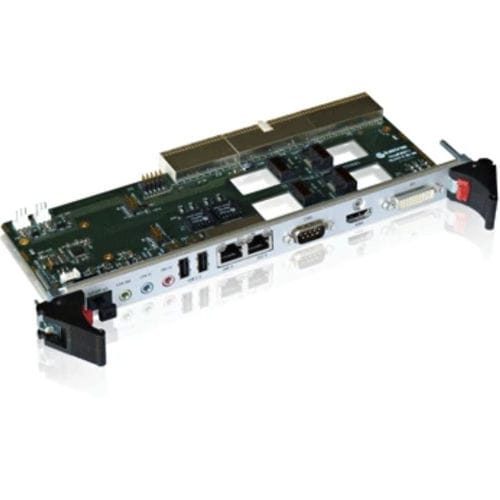

CP-RIO6-B 是一款 4HP 后置 I/O（RTM）模块，用于扩展 6U CompactPCI 处理器卡的外部接口。该模块提供 USB、千兆以太网、串口、DVI、HDMI、USB Flash header 和 SATA 等外部连接。CP-RIO6-B216 版本符合 PICMG 2.16，可将两个后置 I/O 千兆以太网通道路由至背板。

主要功能 / 接口

• 形态：适用于 6U CompactPCI 的 4HP Rear I/O（RTM）模块
• 外部接口：USB（Type‑A + Flash header）、2x 千兆以太网（RJ45）、DVI‑D、HDMI、SATA、RS232 / 串口 header、HD 音频 header
• 变体：CP-RIO6-B216 — 符合 PICMG2.16；GbE 通道路由至背板
• 附加 header：风扇控制、高清音频以及文档中说明的 S/PDIF 解决方法

技术数据

• 以太网：后面板 2x 千兆以太网（RJ45）；CP-RIO6-B216 将以太网路由至背板（PICMG2.16）
• USB：后面板多个 USB 端口 + 2x USB Flash header
• 视频：后面板 DVI‑D 与 HDMI 连接器
• SATA：用于外部驱动器的 SATA 连接（线缆连接）；无内部硬盘
• 串口：后面板 RS232；另有 RS422/RS485 header（视配置）
• 音频及其他：High Definition Audio header；风扇控制 header
• 环境（典型）：工作温度 0–60°C；相对湿度最高 93%（无冷凝）— 详细条件请参阅技术资料

兼容性与应用

• 兼容 CompactPCI 板卡：CP6002、CP6003、CP6004、CP6005、CP6006
• 典型应用：嵌入式系统、工业自动化、测试与测量、通信设备，需要外部 USB、视频、存储与以太网接口的场景
• 集成建议：需要将以太网信号送入背板（PICMG2.16）时推荐使用 CP-RIO6-B216
