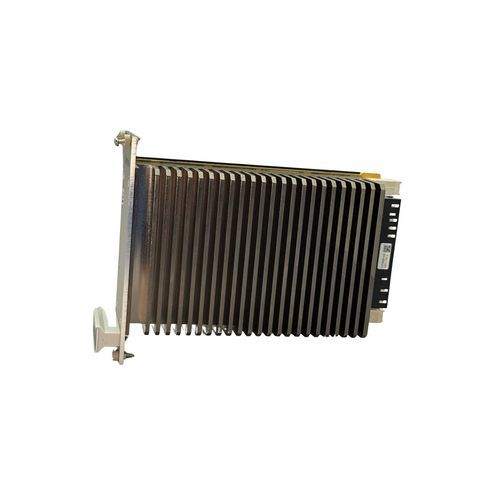

3U电源 VPX360

DC/DC多输出开关式

概述
Kontron VPX360 Air-cooled 是一款符合 ANSI/VITA 62.0 的商用即用 VPX 电源，设计用于集成到标准 VITA 46.0 VPX 系统中。其先进的电源转换技术在紧凑的 3U 机型中提供最高 600 W 输出，具有高效率和高功率密度。

产品信息
提供分别支持公称 28 V DC 或 48 V DC 输入的版本，工作输入范围为 12 V DC 至 68 V DC。VPX360 提供多个主、辅输出电压、可编程电源时序、全面的保护功能，以及通过 I²C、USB-C 和可选 IPMI 的机载监控。电子元件采用符合性涂层（conformal coating），并按适用于嵌入式和耐用平台的 VITA 及 MIL 标准进行工程设计。预置资料中标注的部分合规测试仍在进行中。

亮点

• 最高 600 W 输出功率
• 紧凑 3U VPX 机型，风冷，10 HP 间距
• 28 V DC 或 48 V DC 公称输入版本；工作范围 12–68 V DC
• I²C、USB-C 和可选 IPMI（VITA 46.11）用于监控与控制
• 按 ANSI/VITA 62.0 与 VITA 46.0 设计；工程上考虑 MIL-STD 兼容性

技术数据（表）
机械：外形尺寸：3U VPX CC，风冷；间距：10 HP / 2.0 in；尺寸：122.40 × 171.04 × 50.46 mm；重量：1.2 kg（2.6 lb）。输入电压：公称 28 V DC 或 48 V DC，视版本和 keying 而定；工作范围 12–68 V DC；最小启动电压 12 V DC；最小关断电压 8 V DC；最大连续输入 68 V DC；最大峰值 ±250 V，持续时间 <1 ms。功率与效率：最高 600 W 输出；具备反极性和输入过压保护；在延长过压情况下自动重启。保护功能：过压、欠压、过流、过温、反极性及输入过压保护；硬件限流；内部 PCB 温度保护阈值 125 °C，超过时输出关闭；绝缘：输入-输出 / 输入-机壳接地 / 输出-机壳接地 500 V；机壳接地到保护地电阻 <10 mΩ（待确认）。管理与控制：微处理器监控输入状态、六路输出电压与电流及温度；接口：I²C 总线、用于通信/固件的 USB-C、可选 IPMI（VITA 46.11）；控制/状态信号包括 ENABLE、INHIBIT、FAIL、SYSRESET、电压检测、电流共享与地理寻址。

技术规格

• 型号：VPX360 Air-cooled
• 品牌：Kontron
• 输出功率：最高 600 W
• 形态：3U VPX CC，风冷；间距：10 HP / 2.0 in
• 尺寸：122.40 × 171.04 × 50.46 mm
• 重量：1.2 kg（2.6 lb）
• 公称输入电压：28 V DC 或 48 V DC（取决于版本）
• 输入范围：12–68 V DC
• 最小启动：12 V DC；最小关断：8 V DC
• 最大峰值输入电压：±250 V（<1 ms）
• 多路主、辅输出；可编程电源时序
• 保护：过压、欠压、过流、过温、反极性、输入过压；硬件限流
• 温度保护：内部 PCB 阈值 125 °C
• 绝缘：输入-输出、输入-机壳、输出-机壳 500 V
• 监控与控制接口：I²C、USB-C、可选 IPMI（VITA 46.11）
• 设计依据：ANSI/VITA 62.0 与 VITA 46.0；工程考虑 MIL-STD-461、MIL-STD-704、MIL-STD-1275、MIL-STD-810（标注处合规测试待完成）
