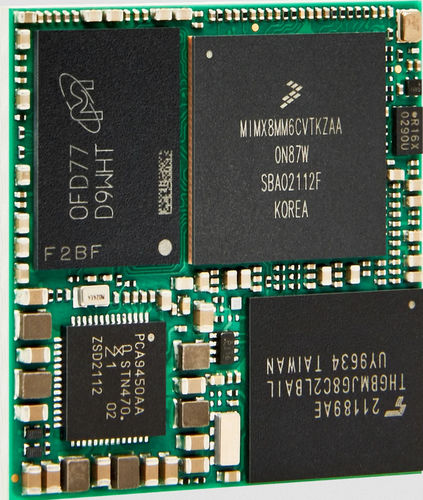

尺寸-S计算机模块 OSM-S i.MX8M Mini

ARM Cortex-M4ARM® Cortex A53Freescale i.MX8M

产品概述
Kontron Electronics的OSM-S i.MX8M Mini是一款符合OSM标准的紧凑型系统级模块（SoM）。作为无连接器的直接可焊接模块，它在30 x 30 mm的OSM Size-S外形尺寸下支持成本效益高的自动化装配，适用于空间和功耗受限的项目。

性能与架构
该模块搭载NXP i.MX8M Mini处理器，4个Arm® Cortex®-A53核心@1.6 GHz和1个Arm® Cortex®-M4@400 MHz。集成的2D和3D GPU提供硬件加速的图形处理和平滑的HMI呈现，多核架构支持并行处理，适用于计算密集型和图像处理应用。

通信接口
OSM-S提供广泛的接口：数字I/O、串口、PWM、2个SDIO接口、1x 千兆以太网（RGMII）、2x USB 2.0 OTG，以及对I²C、SPI、UART等总线的支持，并包含音频与显示接口以满足多媒体与人机界面集成需求。

应用与优势
基于Arm®架构，OSM-S i.MX8M Mini在能效与计算/图形性能之间取得平衡，适用于成本敏感的嵌入式解决方案。模块集成关键组件并遵循OSM标准，可简化定制化开发并加速产品上市。

产品亮点

• 4x Arm® Cortex®-A53 @ 1.6 GHz 与 1x Arm® Cortex®-M4 @ 400 MHz
• 集成2D和3D GPU
• LPDDR4最高4 GByte；eMMC最高128 GByte
• 1x 1 Gbit/s 以太网 (RGMII)
• OSM Size-S 外形 30 x 30 mm，直接可焊接

技术数据

• CPU: NXP i.MX8M Mini（4x Arm® Cortex®-A53 @1.6 GHz + 1x Arm® Cortex®-M4 @400 MHz）
• 内存: LPDDR4 标配4 GByte（可选 1/2 GByte）
• 存储: eMMC 标配32 GByte（可选 4–128 GByte）；NOR Flash 2 MByte；EEPROM 8 kB (64 kb)
• 网络与接口: 1x GbE、2x USB 2.0 OTG、2x SDIO、4x UART、2x I²C、2x SPI、24x GPIO、3x PWM、PCIe、SAI
• 显示/摄像头: MIPI DSI（4-lane）最高1920x1080@60fps；MIPI CSI（4-lane）
• 电源与环境: 5 V DC ±5%；I/O 电压 1.8 V（可选 3.3 V）；Linux 典型 < 1 W，最大 < 3.5 W；工作温度 -25 °C 至 +85 °C
• 安全与操作系统: HAB Secure Boot、TrustZone、TRNG、RSA、AES、SHA 等；Embedded Linux（Yocto）
• 机械: OSM Size-S 30 x 30 mm；332 引脚 封装（RM 1.25 mm）
