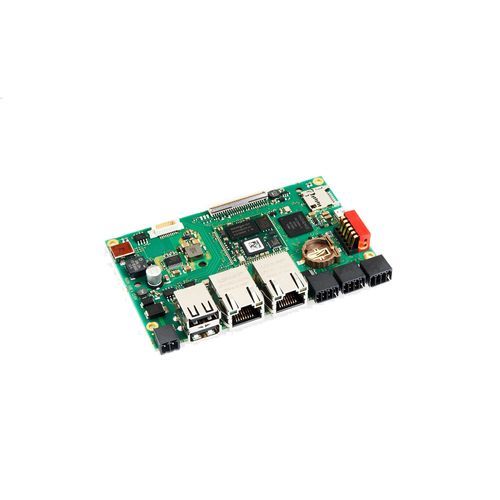

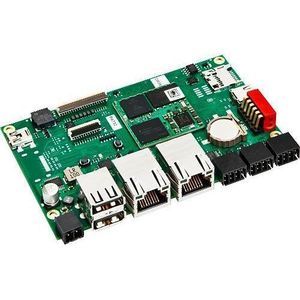

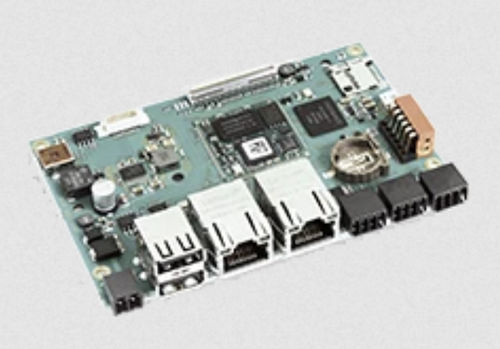

BTX单板机 BL i.MX6ULL/UL

i.MX 6NXP i.MX6Micro SD卡

产品信息
Kontron Electronics 的 BL i.MX6ULL/UL 是一款面向工业嵌入式应用的模块化 CPU 基板。产品出厂时预装 Embedded Linux 映像，并提供可自由使用的 Linux 工具链，可实现快速调试上线与高效开发。该系列支持多种处理器模块变体，同时保持硬件设计一致以确保长期供应。

性能与架构
该板可选 NXP i.MX6ULL（1x Arm® Cortex®-A7 @800 MHz）或 i.MX6UL（1x Arm® Cortex®-A7 @528 MHz）。标准内存配置为 512 MB DDR3 RAM 与 512 MB NAND，eMMC 可选 4 GB 至 64 GB，并配备 microSD 插槽以扩展存储。设计简化了 DDR3 接口，支持多种外设总线，降低开发复杂度。

通信接口
BL i.MX6ULL/UL 提供丰富的工业级 I/O 与显示支持：RGB LCD 接口、I²C 与 USB 触控支持、以太网、USB Host 与 OTG、串口（RS232/RS485）、CAN 2.0B、数字/模拟 I/O，以及用于定制功能的扩展连接器，便于与各类系统环境集成。

应用领域与优势
适用于 IoT 网关、工业 4.0 控制器、医疗设备和通信设备等需要紧凑、低功耗嵌入式控制器的场景。模块化设计与可扩展的内存选项降低了物料单复杂性，缩短开发周期并便于产品变体管理。预装的 Embedded Linux 与提供的工具链支持灵活且无许可约束的软件开发。

亮点

• NXP i.MX6ULL 1x Arm® Cortex®-A7 @800 MHz
• NXP i.MX6UL 1x Arm® Cortex®-A7 @528 MHz
• 512 MB RAM、512 MB NAND、eMMC 可达 64 GB、microSD 插槽
• LCD 接口：RGB，支持 I²C / USB 触控

技术参数

• CPU：UL: NXP i.MX6UltraLite 1x Arm® Cortex®-A7 @528 MHz；ULL: NXP i.MX6ULL 1x Arm® Cortex®-A7 @800 MHz
• DDR3-RAM：512 MByte（选项：256 MByte）
• NAND-Flash：512 MByte（选项：256 MByte）
• NOR-FLASH：1 MByte
• eMMC：4 GByte（选项：8–64 GByte）
• microSD：1x micro-SD 插槽
• NV 存储：8 kByte nvSRAM
• 以太网：2x 10/100 Mbit/s
• USB：2x USB 2.0 Host，1x USB 2.0 OTG
• 串口：1x RS232，1x RS485
• CAN：1x CAN 2.0B
• DIO/AIO：2x DIO（24 V / 最多 800 mA），2x AIN（0..24 V）
• 显示：RGB 24 bit，最高 1366 x 768 @60fps
• 触控：I²C 与 USB
• 电源：24 V DC ±20%，Linux 运行时 <1.5 W
• 工作温度：0 °C … +55 °C
• 操作系统：Embedded Linux（Yocto）
• 外形尺寸：105.5 x 67 mm
• RTC：5 ppm 精度，CR1220 供电缓冲
• 调试：1x 控制台
• 扩展插头：2x USB，1x I²C（可选：用 SPI 替代 nvSRAM）
• 音频：1x 蜂鸣器
• 安全特性（依 UL/ULL 变体而异）：Secure Boot、RNG/TRNG、AES-128、加密加速器、安全存储、Secure Debug、OTP 空间
