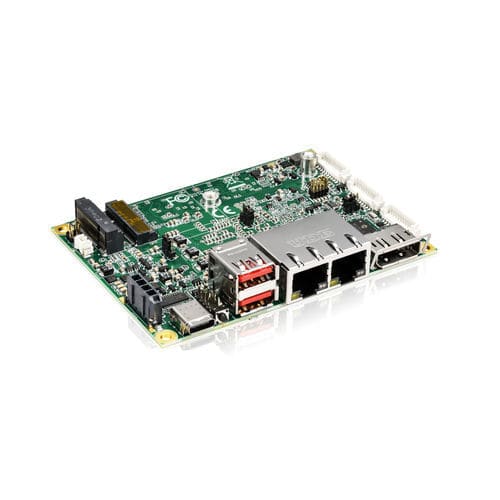

Pico-ITX单板机 2.5"-SBC-AML/ADN

2.5"Intel® AtomIntel® Core™

概述
2.5"-SBC-AML/ADN 是一款 2.5" Pico-ITX 单板计算机，面向超紧凑型工业边缘和嵌入式系统。支持 Intel® Atom® x7000RE/x7000E 系列、Intel® Core™ i3 N-Series 和 Intel® N-Series (Alder Lake N) 处理器，集成 Intel® UHD Graphics Gen12 和 LPDDR5 内存，可在小型形态下提升处理、多媒体处理和 AI 推理能力。

亮点

• 提升的 CPU/GPU 性能及更快的 AI 推理能力
• 下一代 LPDDR5 内存，最高支持 4800 MT/s
• 针对宽温工作条件和不稳定电源的稳健设计
• 基于硬件的安全功能，提供数据保护和可靠认证
• 差异化 I/O 组合：2x LAN，1x Standard DP，1x eDP，2x COM

类似产品

• 2.5"-SBC-AMV/ADV — 适用于工业显示系统及需要 LVDS 面板的项目
• 2.5"-SBC-AMH/ADH — 适用于零售、商用及带音频的应用

技术参数（表）
处理器： [Standard] Intel® Atom® x7211RE (2C, 6M, 1.0/3.2 GHz, 6 W); Intel® Atom® x7433RE (4C, 6M, 1.5/3.4 GHz, 9 W); Intel® Atom® x7835RE (8C, 6M, 1.3/3.6 GHz, 12 W); Intel® Core™ i3-N305 (8C, 6M, 1.8/3.8 GHz, 9←15 W); Intel® N97 (4C, 6M, 2.0/3.6 GHz, 12 W)。[Project] Intel® Atom® x7213RE (2C, 6M, 2.0/3.4 GHz, 9 W); Intel® Atom® x7211E (2C, 6M, 1.0/3.2 GHz, 6 W); Intel® Atom® x7213E (2C, 6M, 1.7/3.2 GHz, 10 W); Intel® Atom® x7425E (4C, 6M, 1.5/3.4 GHz, 12 W); Intel® N50 (2C, 6M, 1.0/3.4 GHz, 6 W); Intel® N200 (4C, 6M, 1.0/3.7 GHz, 6 W)
主内存：4 GB / 8 GB / 16 GB LPDDR5 4800（板载）
图形：Intel® UHD Graphics Gen12
显示：1x eDP（4096 x 2160 @ 60 Hz）；2x DP（4096 x 2160 @ 60 Hz，后置 1x Standard DP，后置 1x USB-C 上的 DP）；支持三屏显示
以太网：Intel® I226-V/IT

变体与示例配置

• 2.5"-SBC-ADN-1-i3-N305 — Intel® Core™ i3-N305，Intel® I226-V LAN，16 GB LPDDR5，128 GB eMMC，2x RS232/422/485，工作温度：0 °C ~ 60 °C
• 2.5"-SBC-ADN-8-N97 — Intel® N97，Intel® I226-V LAN，8 GB LPDDR5，64 GB eMMC，2x RS232，工作温度：0 °C ~ 60 °C
• 2.5"-SBC-ADN-9-N97 — Intel® N97，4 GB LPDDR5，64 GB eMMC，2x RS232，工作温度：0 °C ~ 60 °C
• 2.5"-SBC-ADN-A-N97 — Intel® N97，8 GB LPDDR5，128 GB eMMC，2x RS232，工作温度：0 °C ~ 60 °C
• 2.5"-SBC-ADN-B-i3-N305 — Intel® Core™ i3-N305，8 GB LPDDR5，128 GB eMMC，2x RS232，工作温度：0 °C ~ 60 °C
• 带 Intel® Atom® 处理器的扩展温度（XT）版本可选：工作温度：-40 °C ~ 85 °C

可下载内容
提供 Datasheet、User Guide、Installation Guide 和 Tech Spec Sheet 下载。
