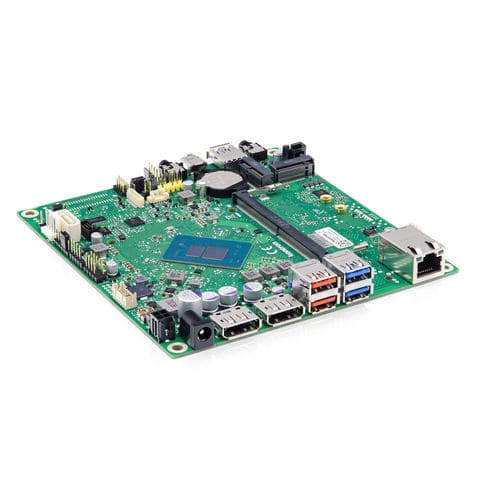

Mini-STX主板 K3921-H mSTX

Intel® Core™ i seriesIntel® Apollo LakeIntel® Core™ i3-N305

产品概述
Extended Lifecycle mSTX 主板 K3921‑H 支持 Intel® Core™ i3 及 Intel® N 系列处理器（Alder Lake N、Twin Lake），并集成 Intel® UHD Gen12 图形（Intel® Xe）。板载 2 个 DisplayPort 1.4、1 个前置 USB‑C 的 DisplayPort 以及嵌入式 eDP V1.4b，支持最多 2×4K + 1×FHD 的三路独立显示。配备 M.2 Key‑M（PCIe + SATA）和用于 WLAN/Bluetooth 的 M.2（PCIe/CNVi）插槽。前置 USB‑C 支持 PowerDelivery Sink、USB 3.2 Gen1 及 DisplayPort 备用模式（DPoC）。适用于 Thin Client 与紧凑型 SMARTCASE™ S501 部署，所有组件均通过 24/7 连续运行认证。

主要特性

• 支持 Intel® Twin Lake 处理器
• 支持 DDR5‑4800 SODIMM，最高 32 GB
• Intel® UHD Gen12 图形，基于 Intel® Xe（24 EUs）
• 最多 2x DisplayPort 1.4 + 1x USB‑C（DPoC）+ 板载 eDP
• M.2 Key‑M（PCIe + SATA）与 M.2 Key‑E（WLAN/CNVi）
• 在适用场景下支持无风扇运行

优势

• 面向长期项目的生命周期连续性与产品维护
• 为紧凑系统提供全面的 I/O 与扩展选项
• 由 Kontron 提供的技术支持与更新管理
• 降低 Thin Client 与紧凑型工业应用的集成工作量

技术规格

• 处理器：Intel® Processors N‑series（SKU 对应 SoC：N100 / i3‑N305 / N355 / N150）
• 主存：1× DDR5‑4800 SODIMM，最高 32 GB，non‑ECC
• 图形：Intel UHD Gen12（Intel® Xe），24 EUs
• 显示输出：最多 2× DisplayPort 1.4 + 1× USB‑C（DPoC）+ eDP V1.4b（最高 4K）
• 存储/扩展：1× M.2 Key‑M（PCIe x1 Gen3 + SATA）用于 NVMe/SATA SSD；1× M.2 Key‑E（WLAN/CNVi/Bluetooth）
• USB：多路 USB 2.0 / USB 3.2 Gen1 / Gen2 端口；前置 USB‑C 支持 PD Sink 与 DPoC
• 以太网：千兆（Realtek RTL8111H）
• 音频：Realtek ALC256 HD 编解码器
• SATA：1× SATA III（6 Gbit/s）
• 电源：外部/内部 DC‑In 选项；USB‑C PD Sink（最高 20V/100W）
• BIOS：AMI Aptio 5.x（UEFI）
• 外形尺寸：Mini‑STX（140 × 148 mm）
• 工作环境：0 °C–50 °C；湿度 5%–85%
• 认证：计划取得 cTÜVus（IEC62368‑1）、CE Class B、UKCA、FCC‑B 验证
