数字I/O模块 CP-RIO6-001

RS-232USB千兆以太网

概述

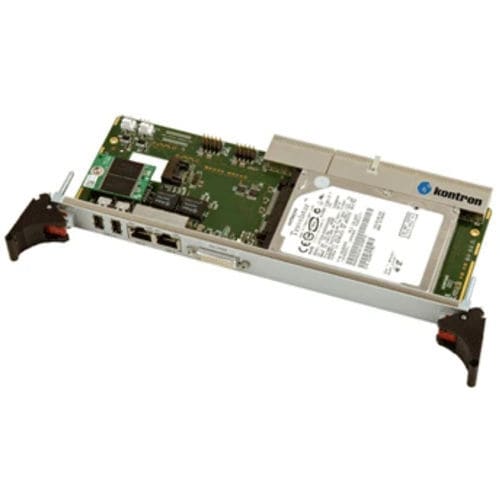

CP-RIO6-001 是一款 4HP 后置 I/O 模块，适用于 CP6002、CP6003、CP6004、CP6005 和 CP6006 等 6U CompactPCI 处理器板。该模块符合 Kontron 专有的 RTM pinout rev 1.11，可在后面板提供 USB、以太网、串口接口、DVI‑D/HDMI 视频、USB Flash 及 SATA 连接。部分版本带有用于 2.5" SATA HDD/SSD 的插槽。

可用版本

• 版本1：带 2.5" HDD/SSD 插槽。后面板：1x DVI/HDMI、2x USB、2x 以太网。
• 版本2：不带硬盘插槽。后面板：2x DVI/HDMI、2x USB、2x 以太网。
• 版本3：带 2.5" HDD/SSD 插槽。后面板：VGA、2x USB、2x 以太网。

计划中的变体
计划：用于三显示输出的后置过渡模块。后面板：VGA + 2x DVI/HDMI、2x USB、2x 以太网。该变体不包含 2.5" HDD/SSD 插槽。

技术参数
鼠标: n/a
键盘: n/a
SATA: 2x SATA 连接器
串口: 1x RS232，1x RS422（通过引脚头）
视频输出: 1x DVI‑D/HDMI（部分版本可选 2x DVI‑D/HDMI 或 1x VGA）
USB: 后置 USB 端口及 USB Flash 支持
以太网: 后面板 2x GbE (RJ45)（视版本而定）

功能 / 规格

• 外形尺寸：4HP 后置 I/O 模块，适用于 6U CompactPCI 处理器板（兼容 CP6002–CP6006）
• RTM 兼容性：符合 Kontron 专有 RTM pinout rev 1.11
• 存储：部分版本支持 2.5" HDD/SSD 插槽；2x SATA 通道
• 串口接口：1x RS232 与 1x RS422（通过引脚头）
• 视频输出：默认 DVI‑D/HDMI；部分版本/选项可提供双 DVI‑D/HDMI、VGA 或通过计划中的过渡模块支持三显示
• I/O：USB 端口与 USB Flash 支持，后面板 2x 以太网端口（视版本而定）
• 后面板配置因版本而异 — 具体接口组合请参见“可用版本”
