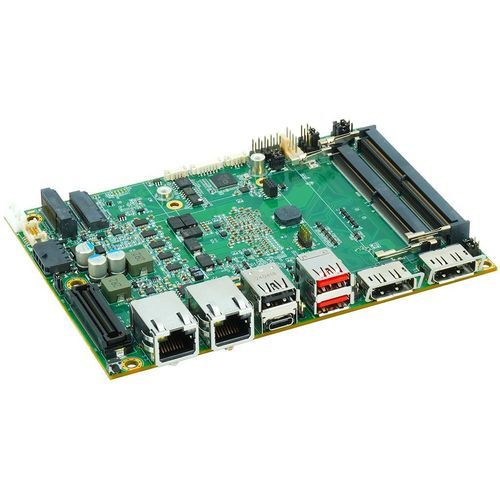

3.5"超小型单板机 3.5"-SBC-PTL

Intel® Core™ UltraM.2DisplayPort

产品概述
3.5"-SBC-PTL 是一款 3.5 英寸单板计算机，基于混合架构的 Intel® Core™ Ultra 300 系列处理器，具备升级的 iGPU 和集成 NPU。适用于工业边缘场景的视觉、推理、持续监测和预测性维护，提供设备端 AI 加速、增强的图形能力与能效表现。

主要特性

• 三层核架构实现动态任务分配（P-Cores、E-Cores、LP-E Cores）
• 集成 NPU 5 与基于 Intel® Xe3 的 GPU，实现设备端 AI 加速
• 支持实时安全通信（Time-Sensitive Networking，离散 TPM 2.0）
• 工业级可选，支持宽输入电压与扩展工作温度范围
• 灵活扩展：board-to-board 与 board-to-wire 接口，最高支持 PCIe x8

详细说明
该主板利用 Intel 的三层核配置，将任务分派到最合适的核，从而在并行与持续运行的场景中优化功耗与性能。Xe3 级别 GPU 加速视觉与可视化任务，NPU 5 支持高效的持续在线 AI 推理。

可扩展性与扩展
3.5"-SBC-PTL 提供多种扩展接口：3 个 M.2 插槽用于 NVMe SSD、Wi‑Fi、蓝牙或移动通信模块；通过 board-to-board 接口扩展后置 I/O；通过 board-to-wire 接口增加图形/AI 加速（最高 PCIe x8）。宽输入电压范围便于在工业电源环境中集成。

技术参数
处理器选项：Intel® Core™ Ultra X9 388H / X7 358H / Ultra 7 366H / Ultra 7 356H / Ultra 5 336H / Ultra 5 335 / Ultra 5 325
主存：2x DDR5 6400/7200 SO-DIMM，最高 128 GB
图形：Intel® Arc™ B390（X9 & X7 机型）或集成 Intel® Graphics（其他 SKU）
显示：1x eDP / LVDS（2-lane, 1920 x 1200 @ 60 Hz）；3x DisplayPort（后置 2x DP，1x USB-C 输出的 DP）；支持四屏显示
音频 CODEC：TSI 92HD91B

规格

• 型号：3.5"-SBC-PTL
• 处理器（可选）：Intel® Core™ Ultra X9 388H、X7 358H、Ultra 7 366H、Ultra 7 356H、Ultra 5 336H、Ultra 5 335、Ultra 5 325
• 混合三层核架构（P-Cores、E-Cores、LP-E Cores）
• 主存：2x DDR5 SO-DIMM，6400/7200，最高 128 GB
• 图形：Intel® Arc™ B390（X9 & X7）或集成 Intel® Graphics（其他 SKU）
• 显示输出：1x eDP/LVDS；3x DisplayPort（2x 后置 DP，1x USB-C 输出 DP）；支持四屏显示
• 音频 CODEC：TSI 92HD91B
• 扩展：board-to-board 与 board-to-wire 接口（最高 PCIe x8）；3x M.2 插槽（NVMe SSD、Wi‑Fi、移动通信等）
• 输入电压范围：DC 9 V 至 36 V
• 工作温度：商用与工业版本（最高 -40 °C 至 85 °C）
• 安全：离散 TPM 2.0
• 实时网络：支持 Time-Sensitive Networking（TSN）
