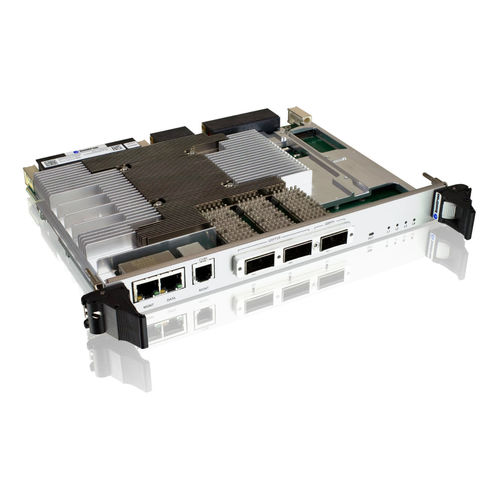

管理型以太网交换卡 VX6940

以太网2 级3 级

产品概述
VX6940是一款6U VPX非阻塞L2/L3交换机，基于Broadcom® 72 × 10GbE高密度交换芯片，支持100G uplink，提供高达720 Gb的聚合I/O带宽。符合VITA65 / SLT6-SWH-14F16U1U15U1J-10.8.1插槽配置规范，可提供空气冷却和导热冷却（conduction-cooled）耐用版本。通过VITA65 P6/J6开口选项可实现后端光纤连接。该模块可与Kontron的ARM和x86计算节点配合，用于嵌入式和关键任务系统集成。

主要特性

• 面向长期项目和恶劣环境的L2/L3非阻塞交换
• 符合VITA65 / SLT6-SWH-14F16U1U15U1J-10.8.1插槽规范
• 具备SDN功能的数据中心版本
• 面板前端uplink：QSFP28（100G）、QSFP+（40G）、双1000BASE-T（RJ45）
• 欧洲设计与制造；按SOSA™技术标准对齐设计

以太网与背板
前面板：双1000BASE-T（RJ45）+ 两个支持100GBASE-KR4的QSFP28 + 一个支持40GBASE-KR4的QSFP+。背板：2 × 100GBASE-KR4 和 15 × 40GBASE-KR4。

散热与前面板功能
提供VITA 47 空冷（0 至 +55 °C）和VITA 47 导电冷却 CC-4（-40 至 +85 °C）版本。前面板包含RJ45端口、QSFP28/QSFP+插槽、RJ11串口、复位按钮和双色指示灯。后端光连接通过VITA65 P6/J6选项支持。

技术规格

• 型号：VX6940
• 外形：6U VPX
• 交换芯片：基于Broadcom® 的72 × 10GbE高密度交换芯片
• 聚合I/O带宽：720 Gb
• Uplink能力：100G（QSFP28）与40G（QSFP+）
• 插槽/配置规范：VITA65 / SLT6-SWH-14F16U1U15U1J-10.8.1
• 前端端口：双1000BASE-T（RJ45）、QSFP28（100G）、QSFP+（40G）
• 背板连接：2 × 100GBASE-KR4、15 × 40GBASE-KR4
• 后端光连接：通过VITA65 P6/J6开口选项支持
• 散热选项：VITA 47 空冷（0 至 +55 °C）与导电冷却 CC-4（-40 至 +85 °C）
• 管理与功能：L2/L3功能集，数据中心版本具备SDN能力
• 目标应用：多模式有源/被动雷达、声纳、高分辨率传感器、数据密集型嵌入式系统
• 设计与制造：欧洲
