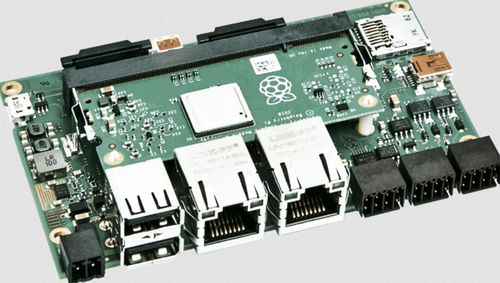

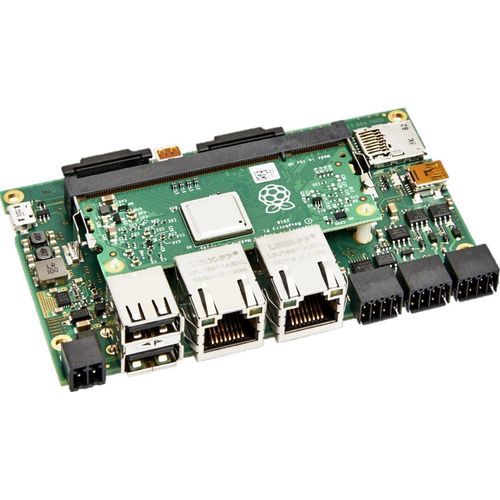

BTX单板机 BL Pi-Tron CM3+

Arm® Cortex®-A53四核Micro SD卡Linux

概述
Kontron Electronics 的 BL Pi-Tron CM3+ 是基于 Raspberry Pi Compute Module CM3+ 的工业控制底板，针对与 CODESYS（IEC 61131-3）集成进行了优化。开放接口与现代安全特性支持 IIoT 与工业 4.0 场景下的安全数据交换，并且通过 Raspberry Pi 社区获得长期维护支持。

性能与架构
采用 Broadcom BCM2837B0（4 核 ARM® Cortex®-A53 @ 1.2 GHz），提供 1 GB LPDDR2 内存、可选最大 32 GB eMMC、2 kB FRAM 及 3D 视频引擎。模块化架构便于从 Raspberry Pi 原型向批量生产扩展，并支持多功能 I/O 模块以实现复杂自动化方案。

通信接口
丰富的工业接口使其可用作网关、数据记录器或 HMI 控制器。可用连接包括以太网、USB、多路串行总线、CAN 以及支持 UART、I2C、SPI、PWM 的扩展 GPIO。稳健的信号设计和隔离 I/O 可在苛刻工业环境中保证可靠运行。

应用领域与优势
BL Pi-Tron CM3+ 适用于人机界面（HMI）、工业通信、M2M、楼宇及家庭自动化、POS 显示、信息娱乐与移动嵌入式系统。快速原型开发、丰富的开源软件生态与 CODESYS 支持可缩短开发周期并降低量产成本。可根据客户需求定制评估板或研发新板以优化空间利用与系列成本。

关键亮点

• Broadcom BCM2837B0，4x ARM® Cortex®-A53 @ 1.2 GHz
• 1 GB LPDDR2 RAM
• 可选最高 32 GB eMMC
• FRAM 2 kB（16 kbit）
• 集成 3D 视频引擎
• 支持 CODESYS 以进行 PLC 开发（IEC 61131-3）
• 开放接口与面向 IIoT 的现代安全特性

技术参数
CPU: Broadcom BCM2837B0 — 4x ARM® Cortex®-A53 @ 1.2 GHz，3D Video Engine
LPDDR2 RAM: 1 GB
eMMC: 可选最高 32 GB；Lite 版本 8 GB（注：带 eMMC 的版本无 microSD 插槽）
SD 卡: Compute Module CM3+ Lite — 1x microSD 用于操作系统
FRAM: 2 kB
以太网: 2x 10/100 Mbit/s
USB: 2x USB 2.0 Host
I/O: 28x GPIO；支持至 2x UART、2x I2C、2x SPI、2x PWM、1x SDIO（4-bit）
DIO: 4x（24 V / 最多 800 mA）
串口: 1x RS232、1x RS485
CAN: 1x CAN 2.0B
显示: 1x DSI 2-lane；1x Micro-HDMI 1.3a（最高 1080p @30fps）
触控: I²C
摄像头: 1x CSI 2-lane（MIPI）
电源: 24 V DC ±20 %
功耗: 3.4 W … 9.6 W（不含外设）
工作温度: 0 °C … +55 °C（无冷凝）
操作系统: Raspbian Linux（未预装）
外形尺寸: 105.5 x 67 mm
RTC: Baseboard 上集成（CR1220）
调试: 1x 控制台
扩展: Raspberry Pi 40 针 GPIO 排针

特性 / 技术规格

• 型号: BL Pi-Tron CM3+
• CPU: Broadcom BCM2837B0，4x ARM® Cortex®-A53 @1.2 GHz，含 3D Video Engine
• 内存: 1 GB LPDDR2
• eMMC: 可选最高 32 GB；Lite 8 GB
• SD 支持: Compute Module CM3+ Lite，1x microSD 用于 OS
• FRAM: 2 kB（16 kbit）
• 以太网/USB/I/O 等: 详见技术参数
• 软件生态: 受 Raspberry Pi 社区支持；兼容 Raspbian
• 开发: 为 CODESYS（IEC 61131-3）优化
• 应用: HMI、工业通信、M2M、自动化、POS、信息娱乐与移动系统
• 工业就绪: 开放接口、安全特性、稳健连通性
