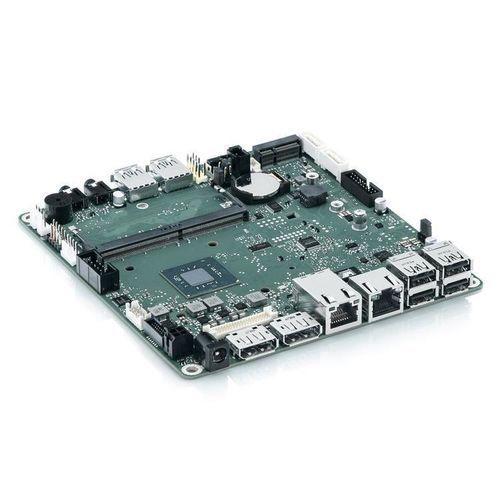

Mini-STX主板 D3544-S mSTX

Intel® Celeron®Intel® Pentium® Silver J5005Intel®

产品概述
工业主板 D3544‑S mSTX 支持 Intel® Celeron® 处理器 J4005/J4105 以及 Intel® Pentium® Silver J5005。该板采用 Mini‑STX 规格，集成图形性能高，具备双 DisplayPort 输出，可驱动最高 4K 显示器。针对连续 24/7 运行设计，工作温度范围扩展为 0°C 至 60°C，并针对低功耗、无风扇应用进行优化。板载 M.2 SSD 和 M.2 WLAN 插槽、硬件看门狗、GPIO 以及 WideRange DC 输入，以便灵活的电源集成。

主要特性

• 双 DisplayPort V1.2a，支持 LVDS 与 eDP
• 板载 M.2 SSD 与 M.2 WLAN 插槽
• 硬件看门狗与 GPIO
• WideRange DC 电源输入（8V–24V）
• 为无风扇/被动散热运行设计

优势

• 面向工业部署的长期可用性与生命周期管理
• 适用于空间受限系统的 Mini‑STX 紧凑尺寸
• 通过板载 M.2 插槽实现灵活的存储与无线扩展
• 在扩展温度范围内可靠运行，适合持续使用
• 通过高效功耗与集成特性降低总体拥有成本

技术数据（摘要）
处理器: Intel® Celeron® J4005 / J4105 & Intel® Pentium® Silver J5005
芯片组: SoC
内存: 1x DDR4 2400 SO‑DIMM，最高 16 GB
图形: 集成 Intel® UHD Graphics 600/605
显示: 2x DisplayPort V1.2a（最高 4K）

技术规格

• 外形尺寸: Mini‑STX (mSTX, 140 x 148 mm)
• 支持处理器: Intel® Celeron® J4005、J4105；Intel® Pentium® Silver J5005
• 芯片组类型: SoC (System on Chip)
• 内存: 1x DDR4 SO‑DIMM 2400，最高 16 GB
• 图形控制器: 集成 Intel® UHD Graphics 600/605
• 显示接口: 2x DP V1.2a；支持 LVDS 与 eDP
• 存储扩展: M.2 Key B 插座 (2242/2260/2280)，PCIe/SATA
• 无线扩展: M.2 Key E (2230) 用于 WLAN
• 接口: GPIO (8 位 header)，硬件看门狗
• 电源输入: WideRange DC 8V–24V (外部/内部 DC‑In)
• 散热: 设计用于无风扇/被动冷却
• 运行条件: 0°C 至 60°C，湿度 5%–85%
• 可用性: 设计用于 24/7 运行
• 型号: D3544‑S1 (J4005 双核)、D3544‑S2 (J4105 四核)、D3544‑S3 (J5005 四核)
• BIOS: AMI Aptio 5.x (UEFI)
• 操作系统: Windows 10、Linux‑64
• 认证: cTÜVus (IEC62368‑1) 按需提供，CE B 级，FCC‑B 已验证
