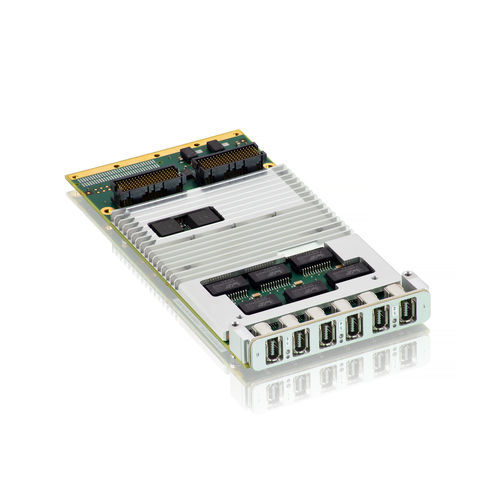

以太网控制器 XMC-ETH6

概述
KONTRON XMC-ETH6 是一款高性能千兆以太网 XMC 夹层卡，用于扩展 VME 和 VPX 插卡的网络能力。可通过最多四个 Intel i225 控制器（1G/2.5G，支持 TSN/IEEE1588 PTP）和最多两个 Intel i210 控制器（1G）提供最多六个独立以太网端口。8端口、8通道 PCIe Gen3 交换机支持灵活配置并支持多端口同时工作。提供风冷和坚固的传导冷却版本，支持工业前端连接器并提供 VITA42 与 VITA61 尺寸选项。3U VPX 版本可按需提供。

主要特性

• 六个独立以太网控制器，支持灵活的端口分配
• 四个 Intel i225（1G/2.5G），支持 TSN 与 IEEE1588 PTP
• 两个 Intel i210 1G 铜缆端口（最高可实现六个 1000BASE-T 端口同时工作）
• 8端口、8通道 PCIe Gen3 交换机，支持多种配置模式
• 符合 IEC 61076 的 Harting ix 前端连接器，带锁定机构，提高稳健性与 EMC 抗扰性
• 尺寸选项：XMC（VITA42）及扩展 XMC（VITA61）
• 提供 VITA 47 风冷与 VITA 47 Conduction-Cooled CC-4 传导冷却两种版本

技术参数
以太网接口：最多六个 1000BASE-T 端口（四个 1G/2.5G + 两个 1G）
控制器：最多 4× Intel i225（1G/2.5G，TSN/IEEE1588 PTP）和最多 2× Intel i210（1G）
交换机：8 端口，8 通道 PCIe Gen3 交换机（支持多配置）
前端连接器：IEC 61076 Harting ix（前置，带锁）
散热：VITA 47 风冷（工作温度 0 °C 至 +55 °C）和 VITA 47 Conduction-Cooled CC-4（工作温度 -40 °C 至 +85 °C）

规格

• 型号：XMC-ETH6
• 外形尺寸：XMC 夹层卡（支持 VITA42 与 VITA61 选项）
• 以太网端口：最多六个 1000BASE-T（4×1G/2.5G + 2×1G）
• 以太网控制器：最多 4× Intel i225 与最多 2× Intel i210
• PCIe 连接：8 通道 PCIe Gen3 交换机
• 前面板：IEC 61076 Harting ix 连接器上的六个 1000BASE-T 端口
• 散热型号：风冷（VITA 47）与传导冷却 CC-4（VITA 47）
• 目标应用：用于 VME/VPX 的网络扩展，适用于国防、运输及其他严苛环境的坚固系统
