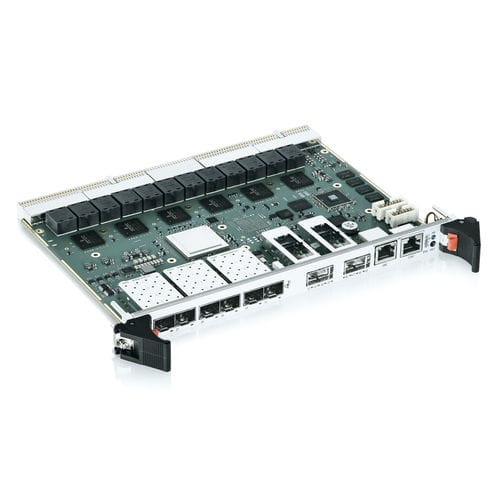

管理型以太网交换卡 CP6940

14 端口式以太网2 级

产品概述
CP6940是一款用于6U CompactPCI®和VME嵌入式系统的全管理型1/10/40 Gigabit以太网交换机。为长期项目和恶劣环境设计，支持扩展工作温度范围，适用于航空航天、国防及工业的高性能多CPU服务器与各种通信网络。由Kontron在欧洲设计与生产。

兼容性与设计
CP6940是CP6924和CP6930的兼容后续型号，符合PICMG 2.16和VITA 31.1标准。设计基于Broadcom单芯片交换技术，并辅以高性能QorIQ®微控制器，将高速数据平面与管理任务分离。

主要能力

• 全管理Layer 2和Layer 3交换（1/10/40 GbE）
• 多种上行选项：QSFP+、SFP+、SFP、RJ45
• 24条扩展fabric链路支持背板/RTM（PICMG2.16 / VITA31.1）
• 4 MByte集成数据包缓冲区，配合智能MMU优化多播突发
• 可靠性特性：热插拔、IPMI、SNMP、内置自检与维护功能

性能与架构
面向多播通信优化：非阻塞架构，所有包尺寸均实现线速转发；通过MMU实现动态内存分配与突发吸收以提升吞吐。独立管理CPU避免管理负载影响转发性能，并支持未来固件与功能扩展（如TSN）。

管理与网络功能
完整的2/3层管理功能：SNMP、CLI（Telnet/SSH）、带内/带外管理（以太网/RS232）、IPMI。支持IPv4（可选IPv6）转发与多播、路由与交换、QoS、VLAN、生成树（STP、RSTP、MSTP、PVST、RPVST）、时间同步（802.1AS）、访问控制及扩展用户管理。可通过SNMP与命令行进行监控；支持现场升级与双镜像回滚。

包含 / 主要项

• QSFP+（40G或4×10G）支持
• SFP+多速率模块（1/2.5/5/10G）
• 前端上行：RJ45与SFP 1G
• 支持Rear Transition Module：CP-RIO6-923

规格（概要）
型号：CP6940
外形：6U CompactPCI® / VME，4HP 单槽
Fabric接口：PICMG2.16，VITA31.1
端口：QSFP+（40G或4×10G）或SFP+/SFP（1/10G）可选；背板/RTM上24×10/100/1000 Base‑T
数据包缓冲：4 MByte 集成
功耗：最大 60 W
尺寸（高 x 宽）：233.5 mm x 160 mm
散热：强制空气冷却
工作温度：-40°C / +70°C（产品描述：某些配置可达 +85°C）
MTBF：138,000 小时 @ 30°C（MIL‑HDBK‑217 FN2）
RTM 支持：CP-RIO6-923

注意
在欧洲设计与生产；提供面向标准环境的L2‑only精简版本。

特性 / 技术规格

• 型号：CP6940
• 功能：1/10/40 GbE Layer 2/3 交换机，全管理型
• 交换技术：Broadcom single‑chip + QorIQ® 微控制器
• 多播优化：智能MMU
• 管理：SNMP、CLI、IPMI V1.5、带内/带外、RS232
• 协议：IPv4/IPv6（可选）、OSPF、RIP、VRRP、静态路由、VLAN、LAG、QoS、STP各类、BFD
• 环境：VITA 47 类 EAC6 V2；-40°C 至 +70°C
• 功耗：最大 60 W
• 冷却：强制送风
• 尺寸：233.5 mm x 160 mm
• RTM / 扩展：支持 CP-RIO6-923
