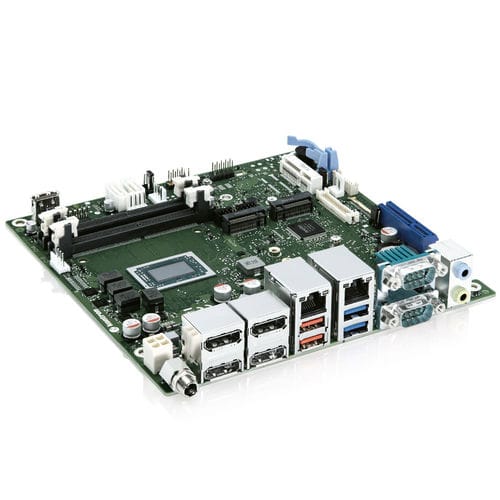

Mini-ITX主板 D3713-V/R mITX

AMD Ryzen™ R1305GAMD Ryzen™ Embedded V1000AMD Ryzen™ Embedded

产品概述
工业级 Mini‑ITX 主板 D3713‑V/R mITX 支持 AMD Ryzen™ Embedded V1000 与 R1000 系列处理器，内置 AMD Radeon™ Vega 图形单元。该主板面向对图形性能有较高需求的嵌入式与工业应用（如赌场游戏、医疗显示、瘦客户端和工业 PC），并可根据所选处理器型号驱动多达四个独立的 4K 显示器。

主要亮点

• SoC 内置 AMD Radeon™ Vega Graphics
• 最多 4x DisplayPort V1.4（含 DP++）及 1x eDP V1.4（支持 4K）
• 板载双通道 24 位 LVDS
• 针对无风扇运行优化设计
• 支持 M.2 Key‑B、M.2 Key‑M 与 Mini‑PCI Express® 扩展

面向 OEM 的优势

• 提供多款 CPU SKU 以匹配性能与功耗需求
• 产品生命周期管理与维护支持
• 丰富的 I/O 与扩展选项，便于定制
• 技术支持与集成工具，加快产品导入市场
• 为多显示嵌入式系统提供具成本效益的平台

显示与图形

• SoC 内置 AMD Radeon™ Vega 图形
• 最多 4x DP V1.4（其中 2x 可为 DP++），1x eDP V1.4（支持 4K）
• 1x 双通道 24 位 LVDS，兼容老旧面板
• 支持的显示组合随 V 系列与 R 系列处理器而异，最多可达四屏独立显示

存储与扩展

• 支持 M.2 Key‑B 与 M.2 Key‑M（NVMe/SATA 变体）
• 支持 Mini‑PCI Express® 插槽与 PCIe 通道用于无线或 I/O 模块

平台与处理器
支持 AMD Ryzen™ Embedded V1000 与 R1000 系列，提供多种 SKU（V1202B、V1605B、V1807B、R1102G、R1305G、R1606G），覆盖不同的 CPU/GPU 性能和功耗需求。

技术规格

• 处理器: AMD Embedded V1202B; V1605B; V1807B; R1102G; R1305G; R1606G
• 芯片组: SoC
• 主存: 2x DDR4‑3200 SO‑DIMM，最大 32 GB
• 图形控制器: 集成 AMD Radeon™ Vega Graphics
• 显示接口: 最多 4x DisplayPort 1.4（含 DP++），1x eDP V1.4（4K），1x 双通道 24‑bit LVDS
• 音频: Realtek ALC256，5.1 声道高清音频
• 以太网: 1x Intel® i210LM (GbE)，1x Realtek RTL8111H
• USB: 多个 USB 3.2 Gen1/Gen2 端口与 header，及 USB 2.0 header
• 串口: 1x RS232/422/485，3x RS232（其中 2x 通过 header）
• GPIO: 通过 header 提供
• SATA: 2x SATA III (6 Gbit/s)
• 扩展: 1x M.2 PCIe x2 (Key‑M 2230/2242/2280)，1x M.2 PCIe x4 (Key‑B 2242/2252/2260/2280)，1x Mini‑PCIe (half/full)，PCIe x4 Gen3
• 电源: 外部/内部 DC‑In 8–34 V（DC 插孔 / 4‑Pin）
• 输入电压: DC 8 V–34 V（最大 10 A / 最大 125 W）
• BIOS: AMI Aptio 5.x (UEFI)
• 看门狗: 2 级硬件看门狗（BIOS/OS）
• 实时时钟: 集成
• 散热: 支持无风扇运行；如需强制冷却可支持 2x PWM 风扇
• 操作系统: Microsoft Windows 10；Linux 64‑bit
• 机械尺寸: Mini‑ITX 170 x 170 mm (6.7" x 6.7")
• 湿度: 5%–85%
• 认证: CE Class‑B、FCC‑B 已验证；cTÜVus 符合 IEC62368‑1
