产品概述

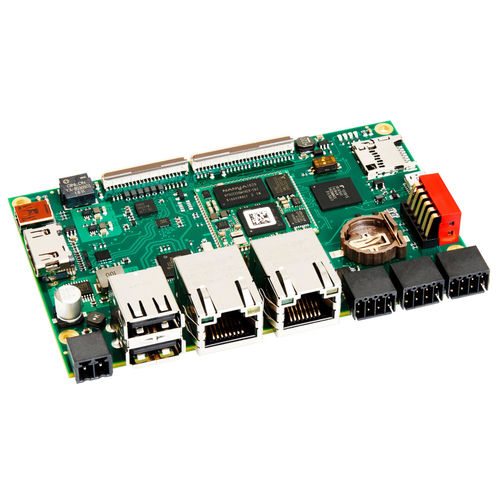

Kontron Electronics 的 BL STM32 MP157 CPU 板是一款面向工业级应用的嵌入式平台。它集成了 STM32MP157A 处理器、可扩展的存储选项及多种接口，并预装嵌入式 Linux，便于在工业控制、可视化与通信的 IoT / 工业 4.0 项目中快速集成部署。

性能与架构
该板基于 STM32MP157A：2x Arm® Cortex®-A7，最高 650 MHz，用于应用处理；1x Arm® Cortex®-M4 @200 MHz，用于实时任务。标准内存为 512 MB DDR3 RAM 和 512 MB NAND Flash；板载 eMMC（标准 4 GB，可选 8 GB / 64 GB）和 microSD 卡槽支持可扩展存储。紧凑的外形尺寸便于集成到各种系统中。

通信接口
显示输出：HDMI、LVDS 和 RGB。触控支持通过 I²C 与 USB 实现。该板还提供常见工业接口以连接外部模块与外设。

应用领域与优势
典型应用包括工业控制、HMI/MMI、通信设备、可视化以及 IoT / 工业 4.0 项目。多样接口、紧凑体积和预装嵌入式 Linux 有助于缩短集成时间并降低开发成本。

产品亮点

• STM32MP157A，2x Arm® Cortex®-A7 @650 MHz
• 512 MB RAM，512 MB NAND，最大 64 GB eMMC，microSD 卡槽
• HDMI、LVDS、RGB；支持 I²C/USB 触控

技术参数

• CPU：STM32MP157A（2x Cortex-A7 @650 MHz；1x Cortex-M4 @200 MHz）
• DDR3-RAM：512 MB（可选：256 MB）
• NAND-Flash：512 MB（可选：256 MB）；NOR-Flash：2 MB
• eMMC：4 GB（可选：8 GB / 64 GB）；microSD 插槽
• 显示接口：HDMI、LVDS、RGB；触控：I²C、USB
• 以太网：2x 10/100 Mbit/s；USB：2x Host、1x OTG
• 串口：1x RS232、1x RS485；CAN：1x CAN FD
• DIO/AIO：2x DIO（24 V / 最多 800 mA）；2x 模拟输入（0...24 V）
• 电源：24 V DC ±20%；功耗：Linux 运行时 < 2.5 W
• 工作温度：0 °C…+55 °C；外形尺寸：105.5 x 67 mm
• 操作系统：Embedded Linux (Yocto)；安全：TrustZone、SHA-256、HMAC、RNG、支持安全启动
