Mini-STX主板 D3724-R mSTX

AMD Ryzen™ EmbeddedAMD Ryzen™ R2514AMD Ryzen™ Embedded R2314

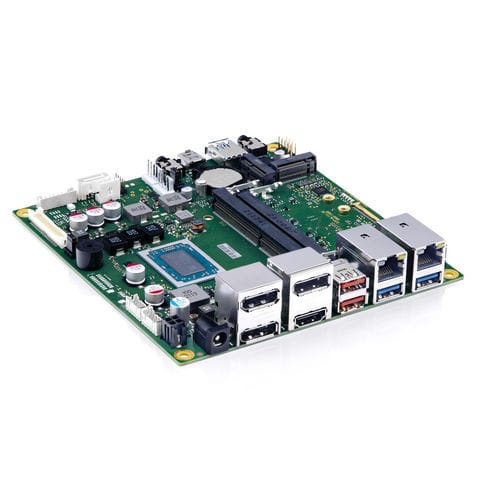

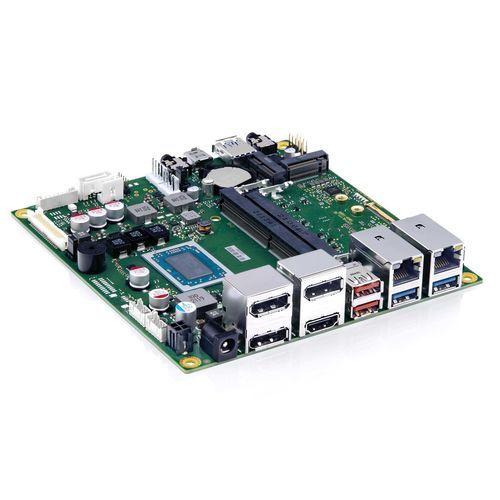

概述 D3724‑R mSTX 是一款工业级 Mini‑STX 主板，支持 AMD Ryzen™ Embedded R2000 系列 SoC，内置 AMD Radeon™ Vega 图形。该板为紧凑型无风扇系统设计，适用于医疗显示、赌场游戏、瘦客户机及超小型工业 PC 等对图形要求高的应用。根据主板版本，可驱动最多四台独立 4K 显示器。

主要特性

• 集成 AMD Radeon™ Vega 图形（SoC）
• 最多 3x DisplayPort V1.4（含 DP++）及 1x HDMI V2.0b
• 板载 eDP V1.4 与 双通道 24‑bit LVDS（通道共享）
• 为无风扇运行设计，适合紧凑机箱
• 支持 Windows 10 / Windows 11 与 Linux‑64

优势

• 支持 4K 多显示器，满足高级可视化需求
• Mini‑STX 尺寸便于小体积集成
• 多种 SoC 版本可按性能与总拥有成本（TCO）选择
• 丰富的 I/O 与扩展（M.2、SATA、USB、千兆网口）
• 面向工业部署的生命周期管理与可靠维护

技术数据（摘要）

• 型号：D3724‑R mSTX
• 处理器：AMD Ryzen™ Embedded R2000 系列（R2312 / R2314 / R2514 SoC）
• 内存：2x DDR4 2400/2666，最高 32 GB（双通道）
• 图形与显示：集成 AMD Radeon™ Vega；最多 3x DPP V1.4（含 DP++）、1x HDMI V2.0b、1x eDP V1.4（4K，复用）、1x 双通道 24‑bit LVDS（复用）
• 存储与扩展：1x SATA III；1x M.2 PCIe x4 (Key‑M)；1x M.2 Key‑E (WLAN/BT)
• 网络与音频：Intel® i210 + Realtek RTL8111H（千兆以太网）；Realtek ALC256
• 电源：外部/内部 DC‑In（12 V 或 19–28 V）
• 操作系统：Windows 10 / Windows 11 / Linux‑64
• 尺寸与环境：Mini‑STX 140 x 148 mm；工作温度 −10 °C 至 60 °C；CE Class‑B、UKCA、cTÜVus
