CompactPCI底板 CP-BP-KIT

CPCIPICMG01-05 个插槽

概述

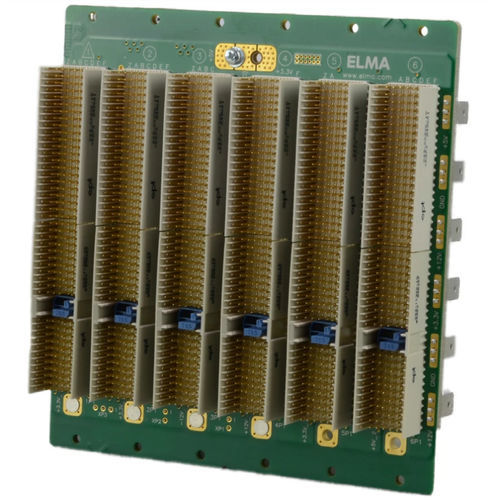

CP-BP-KIT 系列提供用于 33 MHz、2–8 插槽运行的 CompactPCI 背板。2–5 插槽版本支持 66 MHz 总线频率。通过桥接选项可以将插槽数量扩展至 10–21。提供具有后置 I/O 的 32 位路由版本和 64 位路由版本。支持热插拔和基于 IPMI 的系统管理。CP-BP-KIT 背板具有出色的 EMI 性能。

电源与连接
套件包含带 Positronic P47 或 M24/8 类型电源连接器的电源连接板以及用于与背板互连的模块。该方案提供机械灵活性，避免额外布线以简化安装并提高长期可靠性。

支持的标准

• PICMG 2.0 R3.0 CPCI Core Specification
• PICMG 2.1 R2.0 Hot Swap Specification
• PICMG 2.9 R1.0 System Management Specification（IPMI）

技术规格

• 产品系列：CP-BP-KIT（CompactPCI 背板套件）
• 支持总线频率：33 MHz（2–8 插槽标准）；2–5 插槽可选 66 MHz
• 插槽数量：标准 2–8；通过桥接选项可扩展至 10–21
• 路由：提供带后置 I/O 的 32 位路由和 64 位路由版本
• 电源连接器：Positronic P47 或 M 型（M24/8）
• 电源连接：包含电源连接板和互连模块（无需额外布线）
• 热插拔：支持（PICMG 2.1）
• 系统管理：支持 IPMI（PICMG 2.9）
• EMI 性能：设计具备优良 EMI 特性
