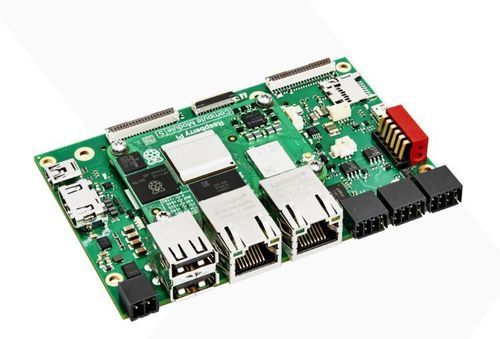

PCIeCPU卡 BL Pi-Tron CM5

ARM® Cortex®-A76四核SD卡HDMI

适用于苛刻应用的Raspberry Pi计算模块5 - 显著提高的计算能力 - 可选的预认证WLAN/Bluetooth®连接 - 带有PCIe连接的M.2 B键插槽 - 从Raspberry Pi原型快速迁移到系列产品 - 适用于严苛工业应用的高性能接口 特征 - CPU: Broadcom BCM2712, 四核Cortex®-A76, 64位SoC @2.4 GHz 4K @60 fps HEVC解码器, OpenGL ES 3.1图形, Vulkan 1.2 - LPDDR4-RAM: 2 GByte, 可选4 GByte/8 GByte - eMMC: 16 GByte 可选32 GByte和64 GByte *使用eMMC内存时，无法从SD卡启动。 - EEPROM: 4 kByte - SD卡: 1x microSD卡槽用于数据 - 以太网: 1x 1 Gbit/s, 1x 10/100 Mbit/s - USB: 2x 2.0主机, 1x 2.0 OTG: 仅用于编程eMMC - I/Os: 最多28x GPIO, 5x UART, 5x I2C, 5x SPI, 4x PWM, 1x SDIO, M.2 B-KEY 3042 (PCIe 1-lane Host, Gen 2 (5 Gbps)) - DIO: 4x DIO (24 V/最多800 mA) - 串行: 1x RS232, 1x RS485 (支持Modbus) - CAN: 1x CAN 2.0B/FD - WLAN/Bluetooth: 2.4 GHz/5.0 GHz IEEE 802.11b/g/n/ac 无线 / BT 5.0, BLE - LCD/摄像头接口: 1x MIPI 4-lane (DSI或CSI-2), 1x HDMI 2.0 (最高4K @60 fps – HDMI插座), 1x HDMI 2.0 (最高4K @60 fps – 40针FFC) - 触摸: 通过I²C或USB - 电源: 24 V DC ±20 % - 功耗: TBD - 温度范围: TBD - 操作系统: Raspbian, Linux (未预装) - 外形尺寸: 105.5 x 69.6 mm (4.3”) - 外部RTC: 1x 在基板上 - RTC缓冲: CR2032 - 调试: 1x 控制台 - 扩展: M.2 B-Key, Raspberry Pi GPIO-Header 40-Pin - 认证: CE - 硬件选项: 安全启动, 硬盘加密 - 计算模块5: CM5符合严格的欧盟法规ETSI EN 303 645和EN 18031的网络安全标准，提供文档和支持以定义ISO 14508中定义的网络安全标准级别 关键规格: - CPU: Broadcom BCM2712, 四核Cortex®-A76, 64位SoC @2.4 GHz - RAM: 2GB (可选4GB/8GB) - eMMC: 16GB (可选32GB/64GB) - 以太网: 1x 1 Gbit/s, 1x 10/100 Mbit/s - USB: 2x 2.0主机, 1x 2.0 OTG - 无线: 可选WLAN/Bluetooth® - 扩展: M.2 B-Key, Raspberry Pi GPIO-Header 40-Pin - 外形尺寸: 105.5 x 69.6 mm (4.3”) - 操作系统: Raspbian, Linux (未预装) - 合规性: CE, ETSI EN 303 645, EN 18031, ISO 14508
