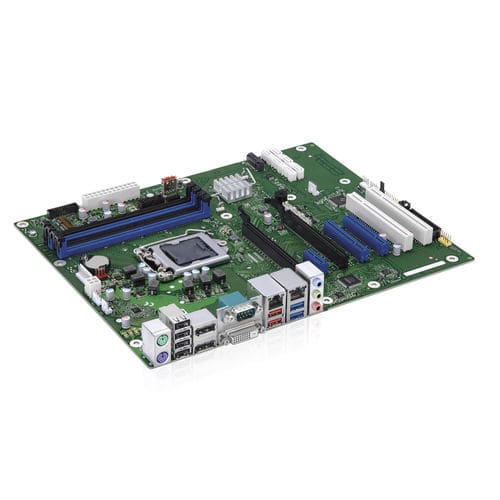

ATX主板 D3646-S ATX

Intel® Celeron®Intel® Core i3Intel® Core i5

产品概述
除至少五年的长期供应保证外，工业系列主板 D3646-S ATX 支持高性能 Intel® Xeon® E-21xx/E-22xx、Intel® Core™ i9/i7/i5/i3（第8/第9代）以及 Intel® Pentium®/Celeron® 处理器。其提供 Intel® AMT 12.0 与 vPro 管理能力，适用于工作站、入门级服务器、医疗系统及其他高性能工业应用。

产品亮点

• cTDP — 简便且灵活的 CPU TDP 降额
• 双千兆 LAN、4× COM、GPIO 与 2× PCI
• 板载 M.2 SSD 与 M.2 WLAN 插槽
• 硬件看门狗（3 级）
• 支持 USB 3.1 Gen2

优势

• 为长期生命周期和扩展供货（最少 5 年）而设计
• 支持 Intel® AMT 12.0 / vPro 远程管理
• 面向工业环境的完整 I/O 与扩展功能
• 具备 HW Watchdog 和 ECC 内存支持等可靠性特性
• 通过生命周期管理降低总体拥有成本

技术数据
处理器：Intel® Xeon® E-21xx/E-22xx 系列；Intel® Core™ i9/i7/i5/i3（第8/第9代）；Intel® Pentium® / Celeron®
芯片组：Intel® C246
主内存：4× DDR4 DIMM，最高 64 GB，支持 ECC；支持速度 2666/2400/2133 MT/s
图形控制器：Intel® UHD Graphics（依赖于处理器），DirectX 12
显示输出：2× DisplayPort 1.2，1× DVI-D

规格 / 技术参数

• 型号：D3646-S ATX
• 处理器支持：Intel® Xeon® E-21xx/E-22xx；Intel® Core™ i9/i7/i5/i3（第8/第9代）；Intel® Pentium®/Celeron®
• 芯片组：Intel® C246
• 内存：4× DDR4，最高 64 GB，支持 ECC（2666/2400/2133）
• 集成图形：Intel® UHD Graphics（依处理器而定），DirectX 12
• 视频输出：2× DisplayPort 1.2，1× DVI-D
• 以太网：双千兆 LAN（Intel® i219LM & i210AT），iAMT 12.0/vPro 支持
• 存储：6× SATA III（6 Gbit/s）支持 NCQ/AHCI/RAID 0/1/5/10；M.2 Key-M (2280) SSD
• 扩展插槽：M.2 Key-M (2280)，M.2 Key-E (2230)，PCIe 多通道（x16/x8/x1）及 2× PCI
• USB：多个 USB2.0 / USB3.1 Gen1 / USB3.1 Gen2 接口（含 Gen2 stick socket）
• 硬件看门狗：3 级
• BIOS：AMI Aptio 5.x (UEFI)
• 实时钟：集成，CMOS 电池备份
• 冷却：4× PWM 风扇接口（1× CPU / 3× 系统）
• 操作系统：Windows 10；Linux-64
• 机械尺寸：ATX 243.8 × 304.8 mm
• 工作温度：0 °C–60 °C
• 湿度：5%–85%
• 认证：cTÜVus IEC62368-1，CE Class B 工业抗扰度，FCC-B
