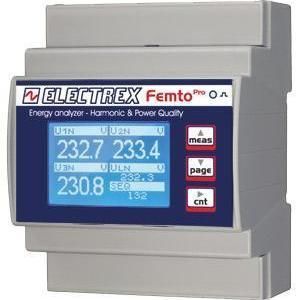

电网分析仪 PFA64-1H102-E00 PFA64-1H102-E00 FEMTO PRO D4

交流电网工业电能质量

产品概述
PFA64-1H102-E00 FEMTO PRO D4 是一款用于单相与三相系统（最多支持3条单相线路）的谐波与电能质量分析仪。其精度为 0.5S，支持外接电流互感器连接（../5A 或 ../1A，互感器不含）。仪表可测量电压与电流的 THD 与 TDD、中性线电流、最大/最小电压、最大电流与功率，以及各相有功能量。可对三相相电压和三路线电流进行实时单次谐波分析，最高至第31次。产品具备相序检测与相位配置功能，配有图形 LCD 显示和校准指示 LED。通讯采用 RS485 的 Modbus-RTU 协议。固件支持远程升级，并可通过 PUK 码进行功能扩展。导轨安装，占用4模块；接线为螺丝端子。电源 230-240 VAC。符合 EN 50470-1 与 EN 50470-3 标准。

主要特点

• 型号 / 编码：PFA64-1H102-E00
• 产品系列：FEMTO PRO D4
• 支持单相与三相测量（最多3条单相线路）
• 精度等级 0.5S
• CT 接入：../5A 或 ../1A（需外接互感器，互感器不包含）
• 测量电压与电流的 THD 与 TDD
• 测量中性线电流、最大/最小电压、最大电流与功率、各相有功能量
• 实时单次谐波分析，支持至第31次，针对3相相电压与3路线电流
• 相序检测与可配置相位设置
• 四个运行定时器，八个可配置报警，支持复杂逻辑
• 图形 LCD 显示与校准 LED 指示
• 通讯：RS485 上的 Modbus-RTU
• 固件：支持远程升级并可通过 PUK 码扩展功能
• 安装：导轨安装，4 模块占用
• 端子：螺丝端子连接
• 电源：230-240 VAC
• 认证标准：EN 50470-1、EN 50470-3

技术规格

• 产品编号：PFA64-1H102-E00
• 商品名称：FEMTO PRO D4
• 类型：用于单相和三相系统的谐波与电能质量分析仪（最多3条单相线路）
• 精度等级：0.5S
• CT 接入类型：../5A 或 ../1A（需外接互感器）
• 谐波分析：支持实时至第31次的单次谐波分析
• 电能质量参数：THD、TDD、中性线电流、最大/最小电压、最大电流、功率、各相有功能量
• 相位功能：相序检测与可配置相位设置
• 定时器：四个运行定时器
• 报警：八个可配置报警，支持复杂逻辑条件
• 显示：图形 LCD
• 指示：校准 LED
• 通讯：RS485 上的 Modbus-RTU
• 固件/扩展：支持远程固件升级及通过 PUK 码扩展功能
• 安装：导轨安装，4 模块
• 端子：螺丝端子
• 电源：230-240 VAC
• 符合标准：EN 50470-1、EN 50470-3
