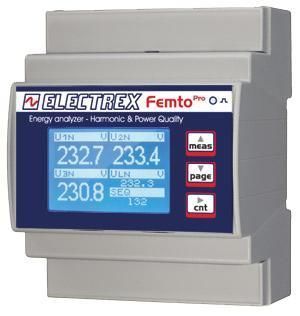

电网分析仪 PFA64-E0102-E00 FEMTO PRO D4 ECT CLAMP

用于三相电力系统用于单相电力系统电能质量

产品概述
单相/三相能量分析仪，支持最多3路单相线路。精度等级0.5S。需使用外置ECT电流互感器（不含）；例如：100A 型号 PFAE000-09。

测量与监测

• 测量电压和电流的THD与TDD
• 测量中性线电流
• 测量最大和最小电压（Vmax、Vmin）
• 测量最大电流与最大功率（Imax、Pmax）
• 测量每相有功能量

功能与报警

• 相序检测及可配置相接线
• 四个运行定时器
• 八个可配置报警，支持复杂逻辑条件

用户界面与可扩展性

• 图形化LCD显示
• 校准指示LED
• 固件支持远程升级
• 可通过PUK码进行未来功能扩展

机械与安装

• DIN导轨安装，4模块
• 通过螺丝端子安装

通信与合规

• 通信：Modbus-RTU（RS485）
• 电源：230–240 VAC
• 符合标准 EN 50470-1 和 EN 50470-3

文档
产品数据表和安装手册（PDF）可从制造商处获得（不含链接）。

特性 / 技术规格

• 类型：单相/三相能量分析仪（最多3路单相线路）
• 精度等级：0.5S
• 外部电流传感器：需使用ECT电流互感器（不含）。例如：100A 型号 PFAE000-09
• 测量参数：THD、TDD（电压与电流）、中性线电流、Vmax、Vmin、Imax、Pmax、各相有功能量
• 相序：检测并可配置
• 定时器与报警：4个运行定时器；8个可配置报警；支持复杂逻辑条件
• 显示：图形化LCD；校准LED
• 通信：Modbus-RTU（RS485）
• 固件：可远程升级；支持PUK码扩展
• 安装：DIN导轨，4模块
• 连接：螺丝端子
• 电源：230–240 VAC
• 标准：EN 50470-1、EN 50470-3
