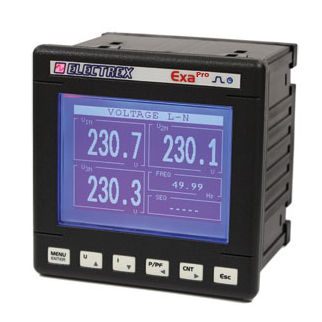

监控分析仪 PFAE9-1B102-EM0 EXA PRO 96 5A

用于发电厂工业电能质量

产品概述
谐波与电能质量能量分析仪，适用于恶劣的工业和商用环境。提供详细的谐波分析、相别能量计量与电压事件记录，便于精确监测和合规。

主要特性

• 精度等级 0.5S
• 互感器接入：../5A 或 ../1A（互感器不含）
• 电压与电流的 THD 与 TDD 测量
• 中性线电流测量；Vmax/Vmin；Imax 与有功功率
• 相别有功能量测量（总计与相别能量计）
• 对三相电压与三路线电流进行实时单一谐波分析，最高至31次谐波
• 内置数据记录器，可记录能量计数与电压事件（掉电、暂降、暂升）
• 相序检测与配置
• 4个运行定时器与8个可配置报警，支持复杂逻辑条件
• 图形化 LCD 显示与校准 LED 指示
• 通过 Modbus-RTU（RS485）通信
• 固件可远程升级；可通过 PUK 代码扩展未来功能

应用
适用于需详细谐波分析、电压事件记录与相别能量统计的工业厂区、商业场所与关键设施的电能质量分析与能耗监测。

可用文档
产品数据表与安装手册可从制造商网站下载（PDF 文件）。

技术规格

• 产品代码：PFAE9-1B102-EM0
• 产品系列：EXA PRO 96
• 面板开孔尺寸：96 × 96 mm
• 电源：230–240 VAC
• 互感器接入：../5A 或 ../1A（互感器不含）
• 精度：0.5S 级
• 谐波分析：最高至31次（三相电压与线电流，实时）
• 测量：THD、TDD、中性线电流、Vmax/Vmin、Imax、有功功率、相别有功能量
• 数据记录：总计与相别能量计；记录电压事件（掉电、暂降、暂升）
• 报警与定时：4个运行定时器；8个可配置报警；支持复杂逻辑
• 显示与指示：图形化 LCD 显示；校准 LED
• 通信：Modbus-RTU（RS485）
• 固件：可远程升级；通过 PUK 代码扩展
• 符合标准：EN 50470-1，EN 50470-3
