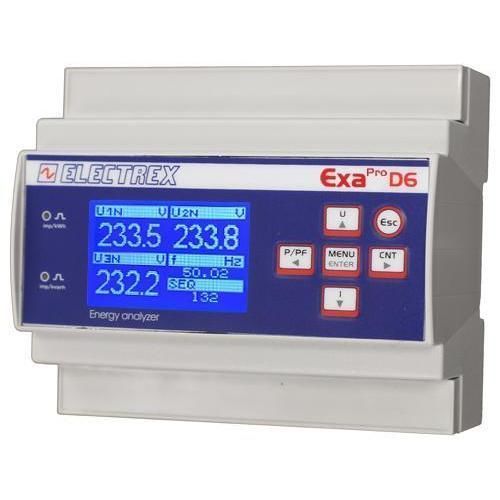

监控分析仪 PFAE6-1B102-EM0 EXA PRO D6 5A CLAMP

用于电网工业电能质量

概述
适用于重载工业环境的谐波与电能质量（Harmonic & Power Quality）能耗分析仪。精度等级 0.5S。电流接入通过互感器（TA）../5A 或 ../1A（互感器不含）。测量电压和电流的 THD 与 TDD、中性线电流、最大/最小电压、最大电流和功率以及每相的有功能量。实时对3相电压和3路线电流进行最高至31阶的单次谐波分析。内置数据记录器，保存能量计数（总计与各相）并记录电压事件（断电、跌落与过升）。支持相序检测与配置。4个可配置的运行时间段及8个可配置告警，支持复杂逻辑。图形LCD显示，校准指示灯。通信：RS485上的Modbus-RTU。固件支持远程更新，未来可通过PUK码扩展功能。

机械与电源信息
导轨安装，6模块尺寸。供电 230-240 Vac。符合 EN 50470-1 + EN 50470-3 标准。

产品编码
编码：PFAE6-1B102-EM0

技术特性 / 规格

• 类型：谐波与电能质量能耗分析仪
• 精度等级：0.5S
• 电流接入：通过互感器（../5A 或 ../1A）— 互感器不含
• 主要测量：电压/电流的 THD 与 TDD、中性线电流、Vmax/Vmin、Imax、Pmax、各相有功能量
• 谐波分析：对3相电压和3路线电流进行最高至31阶的单次谐波实时分析
• 数据记录器：保存能量计数（总计与各相）并记录电压事件（断电、跌落、过升）
• 相序：检测与相序配置
• 运行时间：4个可配置时间窗口
• 告警：8个可配置告警，支持复杂逻辑
• 界面：图形LCD显示
• 指示灯：校准LED
• 通信：RS485上的Modbus-RTU
• 固件：支持远程更新；通过PUK码支持未来扩展
• 安装：导轨安装，6模块
• 电源：230-240 Vac
• 标准：符合 EN 50470-1 + EN 50470-3
• 参考：PFAE6-1B102-EM0
