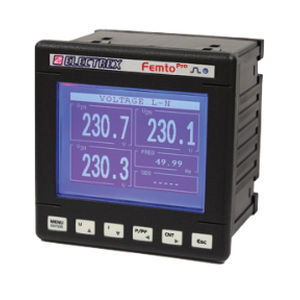

监控分析仪 PFA69-EH102-E00 FEMTO PRO 96 ECT

用于电网用于三相电力系统用于单相电力系统

产品编号
PFA69-EH102-E00

产品描述
用于单相和三相系统的谐波与能量分析仪（支持最多3条单相线路）。精度等级0.5S。需外接电流互感器（ECT），互感器不随产品提供；兼容示例：100A（编号 PFAE000-09）。

主要功能

• 测量电压与电流的THD和TDD
• 中性线电流测量
• 最大/最小电压测量
• 最大电流及最大功率测量
• 按相测量有功能量
• 对3相相电压和3路线路电流进行最高至31次谐波的实时逐次谐波分析
• 相序检测与配置
• 4个运行时间段
• 8路可配置报警，支持复杂逻辑
• 图形化LCD显示
• 校准指示LED
• 通过RS485的Modbus-RTU通信
• 固件支持远程升级；通过PUK代码支持未来扩展

尺寸与电源
面板开孔尺寸：96 × 96 mm。电源：230-240 Vac。

合规性
符合 EN 50470-1 与 EN 50470-3 标准。

技术参数 / 规格

• 类型：谐波与能量分析仪（单相/三相，支持最多3条单相线路）
• 精度等级：0.5S
• 电流输入：外接电流互感器（ECT），不随产品提供
• 兼容互感器示例：100A（参考 PFAE000-09）
• 测量参数：THD、TDD、电压、电流、中性线电流、电压最小/最大、最大电流、最大功率、按相有功能量
• 谐波分析：对3相相电压和3路线路电流逐次谐波分析至31次，实时
• 相检测：自动相序检测与相位方向配置
• 运行时间：4个可配置时间段
• 报警：8路可配置报警，支持复杂逻辑
• 用户界面：图形化LCD与校准LED
• 通信：通过RS485的Modbus-RTU
• 固件：支持远程升级；通过PUK代码扩展
• 面板尺寸：96 × 96 mm
• 电源：230-240 Vac
• 标准：EN 50470-1、EN 50470-3
