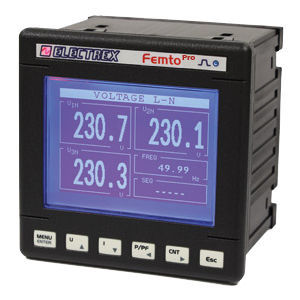

电网分析仪 PFA69-F0102-E00 FEMTO PRO 96 F

交流电网用于三相电力系统用于单相电力系统

产品概述
单相/三相能源分析仪（最多支持3路单相线路），与 Femto Pro F 及柔性电流互感器配合时整体精度为 1 级。通过 FCTS 系列柔性分体式电流互感器连接（互感器不含）。量程可配置，最高可达 4000 A。

测量参数与功能

• 测量电压和电流的 THD 与 TDD
• 中性线电流测量
• 测量最大和最小电压
• 测量最大电流和最大功率
• 每相有功电能
• 相序检测与配置

报警、定时器与显示

• 四个工作定时器
• 八个可配置报警，支持复杂逻辑条件
• 图形化 LCD 显示
• 校准指示 LED

通信、固件与升级
通过 RS485 的 Modbus-RTU 通信。固件支持远程升级，并可通过 PUK 代码扩展以在安装后增加功能。

安装、电源与标准
面板安装尺寸：96 × 96 mm。电源供电：230–240 VAC。符合标准 EN 50470-1 与 EN 50470-3。

可用文件（类型）

• 产品资料单 Femto Pro - Atto Pro（类型：pdf）
• 安装说明 Exa - Femto Pro 96 RS485（类型：pdf）

技术规格

• 编码：PFA69-F0102-E00
• 商品名称：FEMTO PRO 96 F
• 类型：单相/三相能源分析仪（最多 3 路单相线路）
• 整体精度：Class 1（与 Femto Pro F + 柔性互感器）
• 电流互感器：FCTS 系列分体式柔性互感器（不含）
• 可配置量程：最高 4000 A
• 测量量：THD、TDD（电压与电流）、中性线电流、电压最大/最小、电流最大、功率最大、每相有功电能
• 相序：检测并可配置
• 定时器：4 个工作定时器
• 报警：8 个可配置报警，支持复杂逻辑
• 显示：图形化 LCD
• 指示器：校准 LED
• 通信：RS485 上的 Modbus-RTU
• 固件：支持远程升级；可通过 PUK 代码扩展
• 面板安装尺寸：96 × 96 mm
• 电源：230–240 VAC
• 标准：EN 50470-1、EN 50470-3
