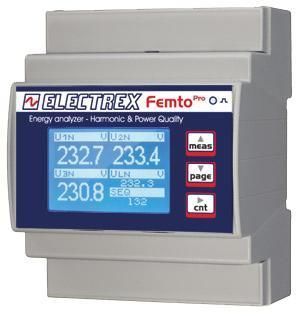

监控分析仪 PFA64-EH102-E00 FEMTO PRO D4 ECT CLAMP H

用于电网交流电网用于三相电力系统

产品概述
单相/三相电能分析仪，最多支持3路单相线路。精度等级0.5S。用于谐波与电能质量监测，支持外置ECT电流互感器（不含），示例互感器型号PFAE000-09（100 A）。实时测量THD/TDD、零序电流、最大/最小电压、峰值电流与功率，以及各相有功电能。

技术规格

• 类型：单相/三相电能分析仪（最多3条单相线路）
• 精度等级：0.5S
• 电流互感器：外置ECT（不含）；示例：PFAE000-09（100 A）
• 谐波分析：对3相相电压和3路线电流实时进行单次谐波分析，最高至31次
• 显示：图形LCD和校准LED
• 安装：导轨安装（DIN），4模块
• 接线：螺丝端子
• 电源：230–240 VAC
• 标准：EN 50470-1 与 EN 50470-3

主要功能

• 测量电压和电流的THD与TDD
• 零序电流测量
• 最大/最小电压检测
• 记录最大电流与功率
• 各相有功电能测量
• 相序检测与相位配置
• 按阶次进行至31次的单次谐波分析
• 4个可编程运行定时器
• 8个可配置报警，支持复杂逻辑条件

连接性与固件

• 通信：RS485（Modbus-RTU）
• 固件：支持远程升级；可通过PUK代码扩展未来功能

备注
电流测量需外置ECT电流互感器，产品不含互感器。示例型号：PFAE000-09（100 A）。
