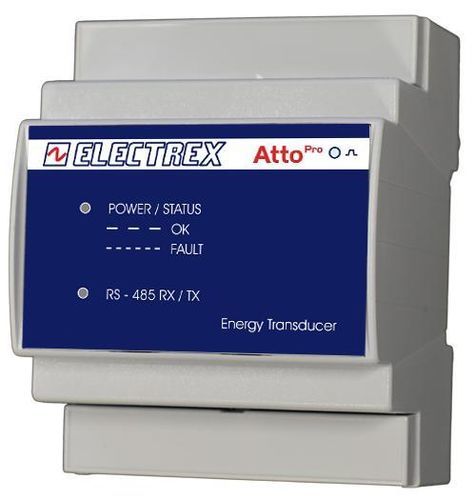

电网分析仪 PFA74-10102-E00 ATTO PRO D4 5A

用于三相电力系统用于单相电力系统功率

产品概述
单相/三相能量分析仪（最多3路单相线路）。型号 PFA74-10102-E00 ATTO PRO D4。精度等级 0.5S。通过外部电流互感器（5A 或 1A，互感器不含）接入。测量电压和电流的谐波与干扰指标，并提供分相的有功电能测量。电源：230–240 VAC。符合标准：EN 50470-1、EN 50470-3。

功能

• 测量电压和电流的 THD 与 TDD
• 中性线电流测量
• 最大/最小电压检测
• 最大电流与最大功率检测
• 按相的有功电能测量
• 相序检测与相位设置配置
• 四个运行定时器
• 八个可配置报警，支持复杂逻辑条件
• 能量校准指示灯
• 状态指示灯
• RS485 通信指示灯
• 通过 RS485 的 Modbus-RTU 通信
• 固件可远程升级并可通过 PUK 码扩展功能
• DIN 导轨安装，宽度 4 模块
• 通过螺丝端子安装

技术规格

• 类型：单相/三相能量分析仪（最多3路单相线路）
• 精度等级：0.5S
• 电流输入：通过外部电流互感器（5A 或 1A，互感器不含）
• 测量参数：THD、TDD、电压、电流、中性线电流、分相有功电能、最大/最小电压、最大电流、最大功率
• 相位功能：相序检测与可配置相位设置
• 定时器与报警：4 个运行定时器；8 个可配置报警，支持复杂逻辑
• LED 指示：能量校准 LED、状态 LED、RS485 通信 LED
• 通信：Modbus-RTU（RS485）
• 固件：可远程升级；可通过 PUK 码扩展
• 安装：DIN 导轨；宽度 4 模块
• 安装方式：螺丝端子
• 电源：230–240 VAC
• 标准：EN 50470-1、EN 50470-3
