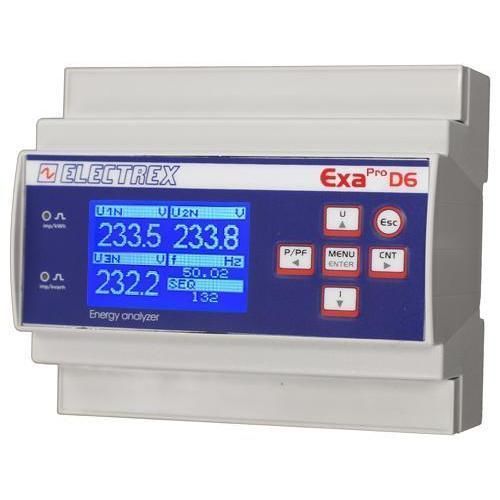

监控分析仪 PFAE6-1H102-E00 EXA PRO D6 5A CLAMP

用于电网交流电网用于三相电力系统

产品概述
EXA PRO D6 系列谐波与能量分析仪，适用于工业及恶劣环境。为三相系统提供实时谐波分析及全面的电能与电能质量测量。导轨安装，宽度6模块，电源 230–240 VAC。

主要功能与测量

• 对三相电压和三路线电流进行单一谐波分析，最高至31次，实时运行
• 按相测量有功电能
• 失真指标：测量电压与电流的THD（总谐波失真）与TDD
• 中性线监测：中性线电流测量
• 极值与峰值：最大/最小电压、最大电流与最大功率
• 相序功能：相序检测与配置
• 报警与逻辑：支持复杂逻辑条件的8路可配置报警
• 定时器：4个运行定时器
• 显示与指示：图形LCD显示与校准指示灯
• 通信：Modbus-RTU（RS485）；固件可远程升级，并可通过 PUK 代码扩展功能

安装与机械

• 导轨（DIN）安装
• 尺寸：6模块
• 电源：230–240 VAC
• 适用于恶劣环境

合规性

• 标准：EN 50470-1 和 EN 50470-3

文档
产品数据表和安装手册（PDF）可从制造商处获取。

产品编码
PFAE6-1H102-E00

技术规格

• 系列：EXA PRO D6
• 型号：PFAE6-1H102-E00
• 精度等级：0.5S
• 电流互感器接入：../5A 或 ../1A（互感器不包含）
• 谐波分析：最高31次，实时，三相电压与三路线电流
• 测量参数：THD、TDD、中性线电流、最大/最小电压、最大电流、最大功率、相有功电能
• 相序检测与配置
• 定时器：4个
• 报警：8路可配置报警，支持复杂逻辑
• 显示：图形LCD
• 指示：校准LED
• 通信协议：Modbus-RTU（RS485）
• 固件：支持远程升级；可通过 PUK 代码扩展
• 安装方式：导轨安装
• 宽度：6模块
• 电源：230–240 VAC
• 适用环境：适用于恶劣环境
• 符合标准：EN 50470-1、EN 50470-3
