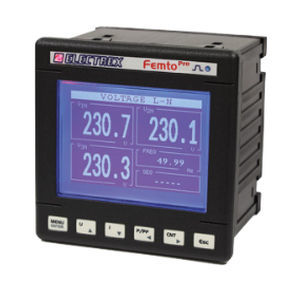

信号分析仪 PFA69-FB1Z2-EMF FEMTO PRO 96 F

监控用于电网用于三相电力系统

概述
FEMTO PRO 96 F PFA69-FB1Z2-EMF 为单相/三相系统（最多3条单相线）设计的谐波与电能质量能量分析仪。总体精度等级1（FEMTO PRO F + 开口柔性电流互感器时）。适配 FCTS 系列开口柔性电流互感器（互感器不含），电流量程可配置至 4000 A。

测量功能

• 电压和电流的 THD 与 TDD 测量
• 中性线电流测量
• 最大/最小电压检测
• 最大电流与最大功率检测
• 各相有功能量
• 对 3 相电压和 3 路线电流进行最多 31 阶的实时单独谐波分析

记录与数据管理

• 内置数据记录器，可存储 4 个谐波分量
• 存储总能量计数和分相能量计数
• 记录电压、电流、功率和频率的平均/最小/最大值
• 检测并记录电压事件（中断、陷波/欠压和浪涌/过压）

配置与报警

• 相序检测与配置
• 四个运行时间段
• 8 路可配置报警，支持复杂逻辑组合

接口与集成

• 图形 LCD 显示
• 校准指示 LED
• 通过 RS485 的 Modbus-RTU 通信
• SIO 总线端口，可集成 Milli Pro I/O 与 Milli Pro sensor 扩展模块（I/O 和/或环境传感器）
• 固件支持远程升级

电源与尺寸

• 供电：230-240 Vac

合规性
符合 EN 50470-1 与 EN 50470-3 标准。

特性 / 技术规格

• 产品代码：PFA69-FB1Z2-EMF
• 产品名称：FEMTO PRO 96 F
• 类型：谐波与电能质量能量分析仪（单相/三相，最多3条单相线）
• 总体精度等级：等级1（FEMTO PRO F + 开口柔性CT）
• 推荐互感器：FCTS 系列开口柔性互感器（不含）
• 电流量程可配置：最高 4000 A
• 谐波分析：最高至 31 阶
• 数据记录器：存储 4 个谐波分量、能量计数、平均/最小/最大值
• 电能质量事件：中断、陷波、浪涌
• 报警：最多 8 路可配置报警，4 个运行时间段
• 接口：Modbus-RTU（RS485）、SIO 总线端口用于扩展模块
• 显示：图形 LCD
• 固件：支持远程升级
• 面板尺寸：96 × 96 mm
• 供电：230-240 Vac
• 标准：EN 50470-1、EN 50470-3
